Instalación
97
510975 (SP)

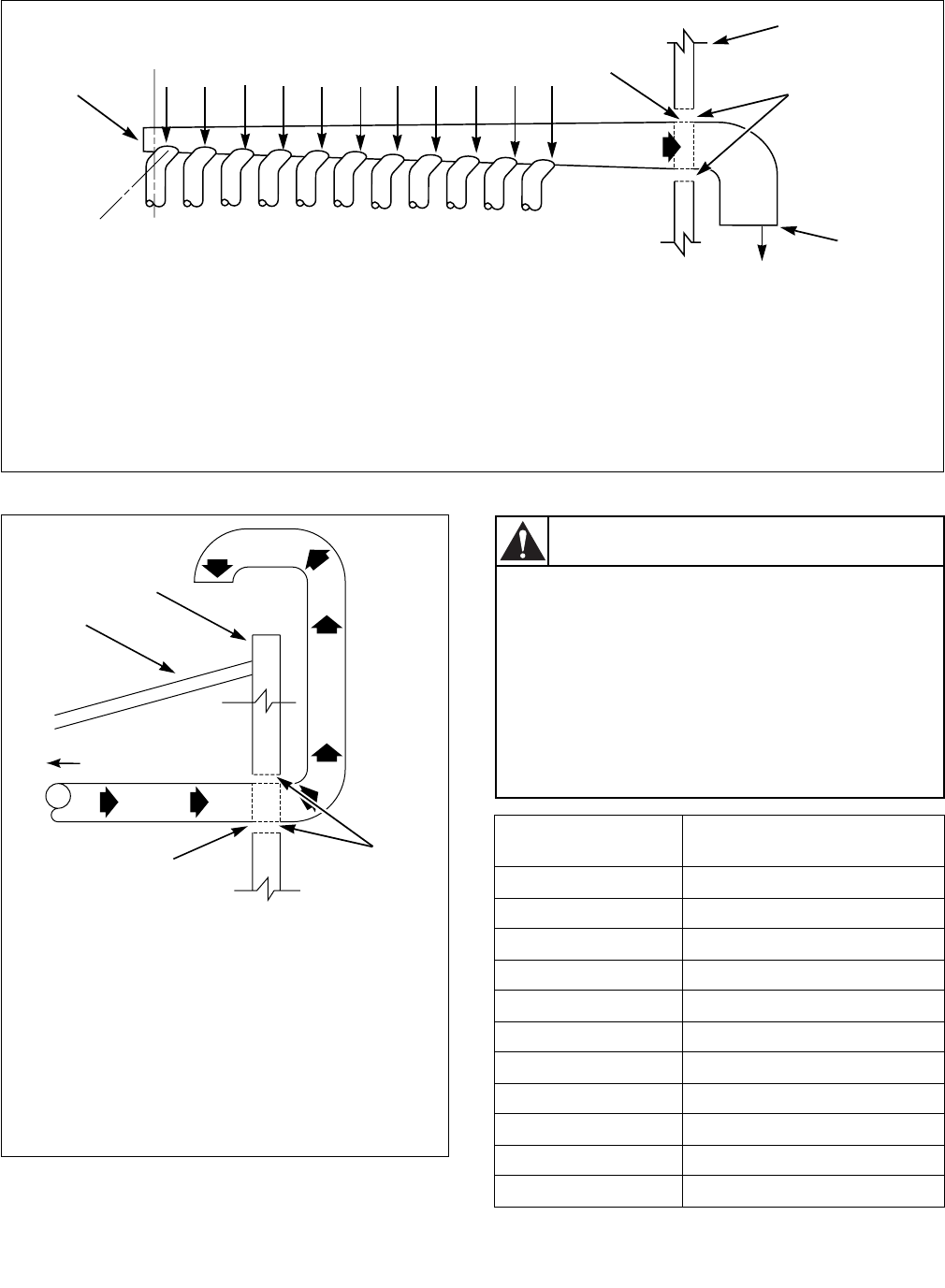

Figura 26
.
Figura 27
H318I
1 NOTA: Donde el ducto de escape atraviese una
pared de material combustibile o techo interior,
el tamaño de la abertura deberá satisfacer las
normas locales.
3 Separación exigida por las normas de
construcción locales
4 No utilice cedazo ni tapa
5 Cubierta de limpieza – Revísela mensualmente
2 Pared
H318I
2
3
4
SALIDA DE LOS
GASES DE
ESCAPE
1
INSTALACIÓN DEL ESCAPE HORIZONTAL
A
BC
DEFG
HIJ
K
FLUJO
DE AIRE
30°
FLUJO DE AIRE DEL ESCAPE
LONGITUD MÁXIMA DEL
DUCTO 30 pies (9.1 m)
5
H319I
1 Tejado
2 Pared
3 2 plg (5 cm) mínimo
4 NOTA: Donde el conducto de escape
atraviese una pared o techo de material
combustible las dimensiones del agujero
correspondiente deberá ser las mostradas o
satisfacer las regulaciones locales.
1
2
3
4
INSTALACIÓN DEL ESCAPE VERTICAL
CONECTAR A
LA SECADORA
Estación de
conducto
Diámetro mínimo del
conducto colector
A
4 plg (10.2 cm)
B
8 plg (20.3 cm)
C
9 plg (22.9 cm)
D
10 plg (25.4 cm)
E
11 plg (27.9 cm)
F
12 plg (30.5 cm)
G
13 plg (32.6 cm)
H
14 plg (35.6 cm)
I
15 plg (38.1 cm)
J
15 plg (38.1 cm)
K
16 plg (40.6 cm)
Para reducir el riesgo de ocasionar un
incendio y la acumulación de gases, NO
deje escapar el aire de la secadora hacia
un pozo de ventana, un conducto de
ventilación de gas, una chimenea, o un
área cerrada, mal ventilada, tal como un
desván, una pared, el techo, el sótano
bajo el edificio o algún lugar cerrado de
un edificio.
W045S
ADVERTENCIA
