• El ducto de escape de cada secadora debe unirse al
ducto principal formando un ángulo no mayor de 30
grados que apunte en la dirección del flujo de aire. Los
ductos de entrada al ducto principal provenientes de los
lados opuestos deben escalonarse de modo que no se
opongan unos con otros. Vea la ilustración siguiente.
• Debe establecerse un programa de remoción de pelusas
y limpieza periódicas del ducto colector principal.
• El extremo exterior del ducto principal debe tener
instalada una tapa para intemperie (abisagrada y
equipada con resorte) para evitar que pasen las
precipitaciones, insectos, suciedad y polvo hacia dentro
de las secadoras.
• Si no puede usarse una tapa para intemperie, el extremo
exterior del ducto principal debe tener instalado un
codo redondeado, dirigido hacia abajo como se muestra
en la página siguiente. Si el ducto principal pasa
verticalmente a través de un techo en lugar de pasar a
través de una pared, instale un codo redondeado de 180
grados en el extremo del ducto con una abertura de
salida de por lo menos 61 cm (2') por encima de la parte
más alta del edificio.
• Deberá suministrarse una cantidad suficiente de aire de
reposición para reemplazar el aire expulsado por las
secadoras.
NOTA: En el punto donde el ducto de escape
atraviesa la pared o el cielo raso, debe disponerse una
abertura con un diámetro 10.2 cm (4") mayor que el
diámetro del ducto de escape. El ducto deberá quedar
centrado dentro de la abertura.
• Deberá instalarse un colector, número de pieza 58786,
en el sistema de escape de la secadora. Así se impide la
entrada de partículas del exterior cuando la secadora no
se está utilizando y se mantiene el aire de escape en
equilibrio con el sistema de escape central.
IMPORTANTE: Deberán hacerse los arreglos
necesarios para proporcionar aire de reposición.
IMPORTANTE: Si el escape de varias secadoras se
expulsa hacia un ducto colector principal, es esencial
que los ductos sean del tamaño adecuado y
debidamente construidos para lograr un
funcionamiento eficiente.

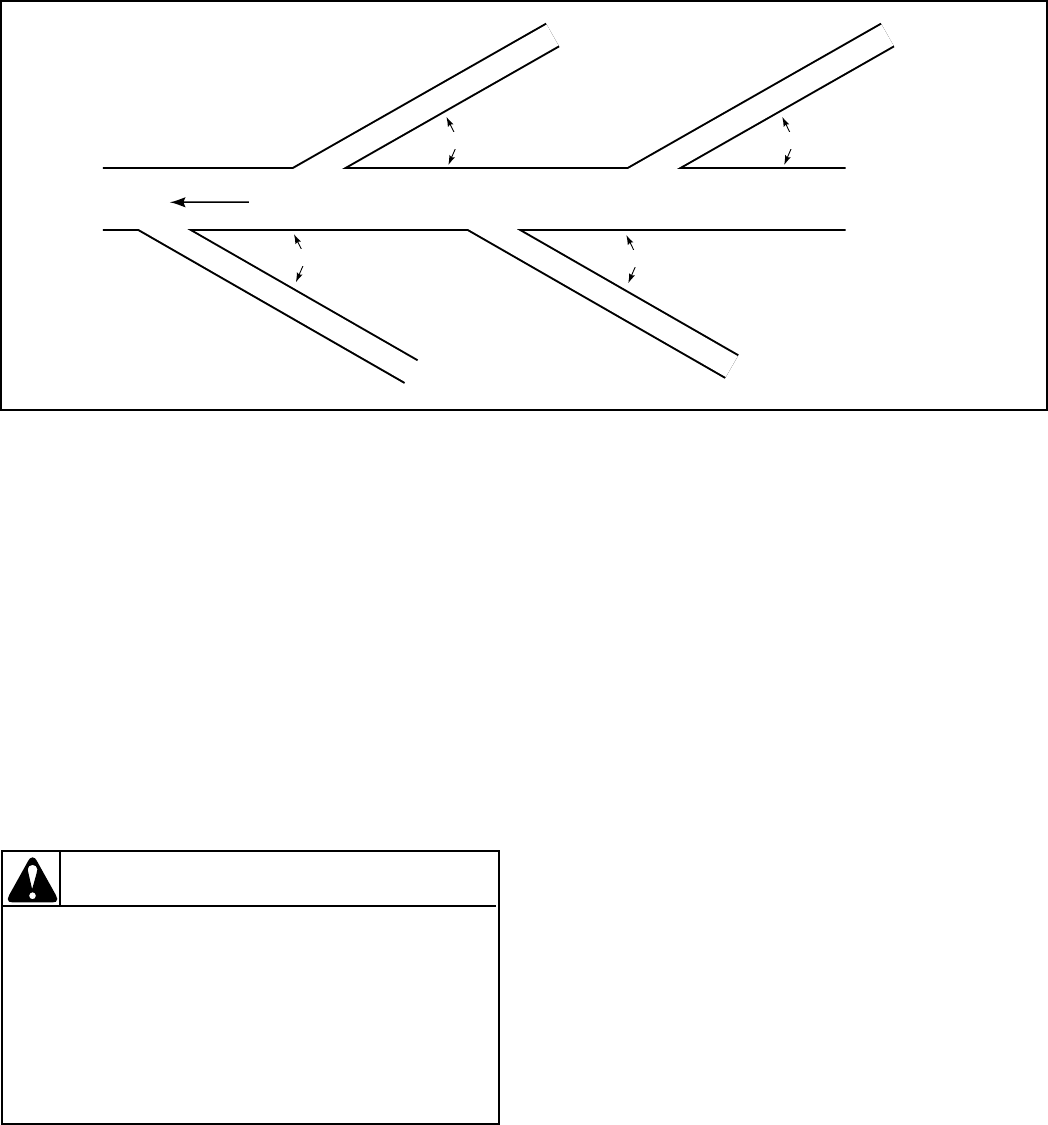

DUCTO DE ESCAPE
DE SECADORA
DUCTO DE ESCAPE
DE SECADORA
DUCTO DE ESCAPE
DE SECADORA
DUCTO DE ESCAPE
DE SECADORA
FLUJO DE AIRE DUCTO COLECTOR PRINCIPAL
30° 30°
30°
D026IS3B
30°
Para reducir el riesgo de incendio y
acumulación de gases de la combustión, NO
libere el escape de la secadora a través de un
agujero en una ventana, agujero de ventilación
de gas, chimenea o en un área cerrada sin
ventilación, como por ejemplo un ático, pared,
techo, espacio vacío de poca altura debajo de
un edificio o cualquier otro espacio cerrado.
ADVERTENCIA
