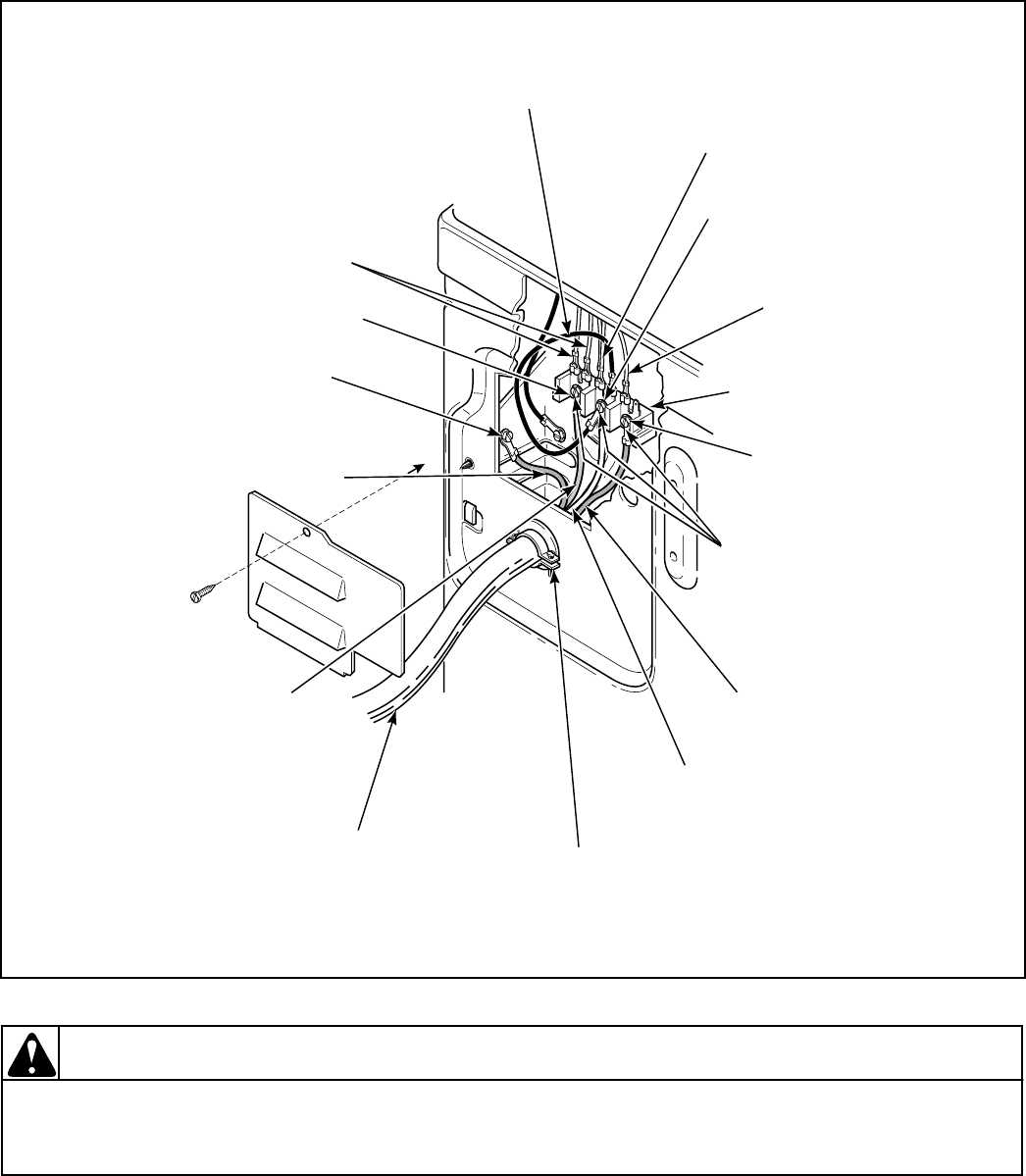

Conexión de cuatro conductores
D436IS2A
NEUTRO
(CABLE BLANCO)
TORNILLO DE
TIERRA DEL
SUJETADOR
DE TERMINAL
CABLES
BLANCOS
BLOQUE DE
TERMINALES
TERMINAL
NEUTRO
TERMINAL
“L1”
CABLE
NEGRO
CABLE DE
TIERRA
CORDÓN DE
ALIMENTACIÓN
- NO VIENE CON LA SECADORA
(CUATRO CONDUCTORES)
PROTECCIÓN
CONTRA TIRONES
CABLES
ROJOS
CABLE DE
TIERRA
CABLE
NEGRO
TERMINAL
“L2”
CABLE
ROJO
TORNILLOS
ESTRIADOS
DE CABEZA
HEXAGONAL
(incluidos
dentro de
la secadora
o sacados en
el paso 2)
En este diagrama, la secadora aparece sin la tapa de acceso para fines de ilustración únicamente.
Para reducir el riesgo de descarga eléctrica, NUNCA ponga a funcionar la secadora sin la tapa de
acceso.
ADVERTENCIA
