• El conducto de escape de cada una de las secadoras debe
entrar al conducto principal a un ángulo no mayor de 30°
apuntando en la dirección del flujo de aire. Los conductos
que entran al conducto principal en lados opuestos deben
estar escalonados, de tal forma que no se opongan entre sí.
Vea la siguiente ilustración.
• Se deben tomar medidas para eliminar periódicamente la
acumulación de pelusa y para limpiar el conducto colector
principal.
• El extremo exterior del conducto principal debe tener una
campana contra la intemperie (con reguladores de tiro en
bisagras) instalada para evitar el paso de elementos,
insectos, polvo y desperdicios a las unidades de
secadoras.
• Si no se puede usar una campana contra la intemperie, el
extremo exterior del conducto principal debe tener
instalado un codo de comba, dirigido hacia abajo como se
muestra en la siguiente página. Si el conducto principal
pasa verticalmente a través de un techo, en vez de a través
de una pared, instale un codo de comba de 180° en el
extremo del conducto con salida por lo menos 61 cm (2
pies) sobre la parte más alta de la construcción.
• Debe permitirse la entrada de suficiente aire de reemplazo
para reemplazar el aire consumido por la combustión de
las secadoras.
NOTA: El lugar en que el conducto de escape entra en la
pared o el techo debe hacerse un orifico 10.2 cm (4 plg)
más grande que el conducto de escape, y este conducto
de escape debe quedar centrado dentro de la abertura.
• Debe instalarse un registro de tiro, pieza No. 58786, en el
sistema de escape de cada una de las secadoras. Esto evita
que se produzca un tiro invertido cuando las secadoras no
estén siendo usadas, y mantendrá el aire de escape
balanceado con el sistema de escape central.
IMPORTANTE: Se deben tomar medidas para contar
con aire de reemplazo.
IMPORTANTE: Si varias secadoras tienen su escape
hacia un conducto colector principal, es necesario que
los conductos sean del tamaño adecuado y construidos
para permitir un funcionamiento eficiente.

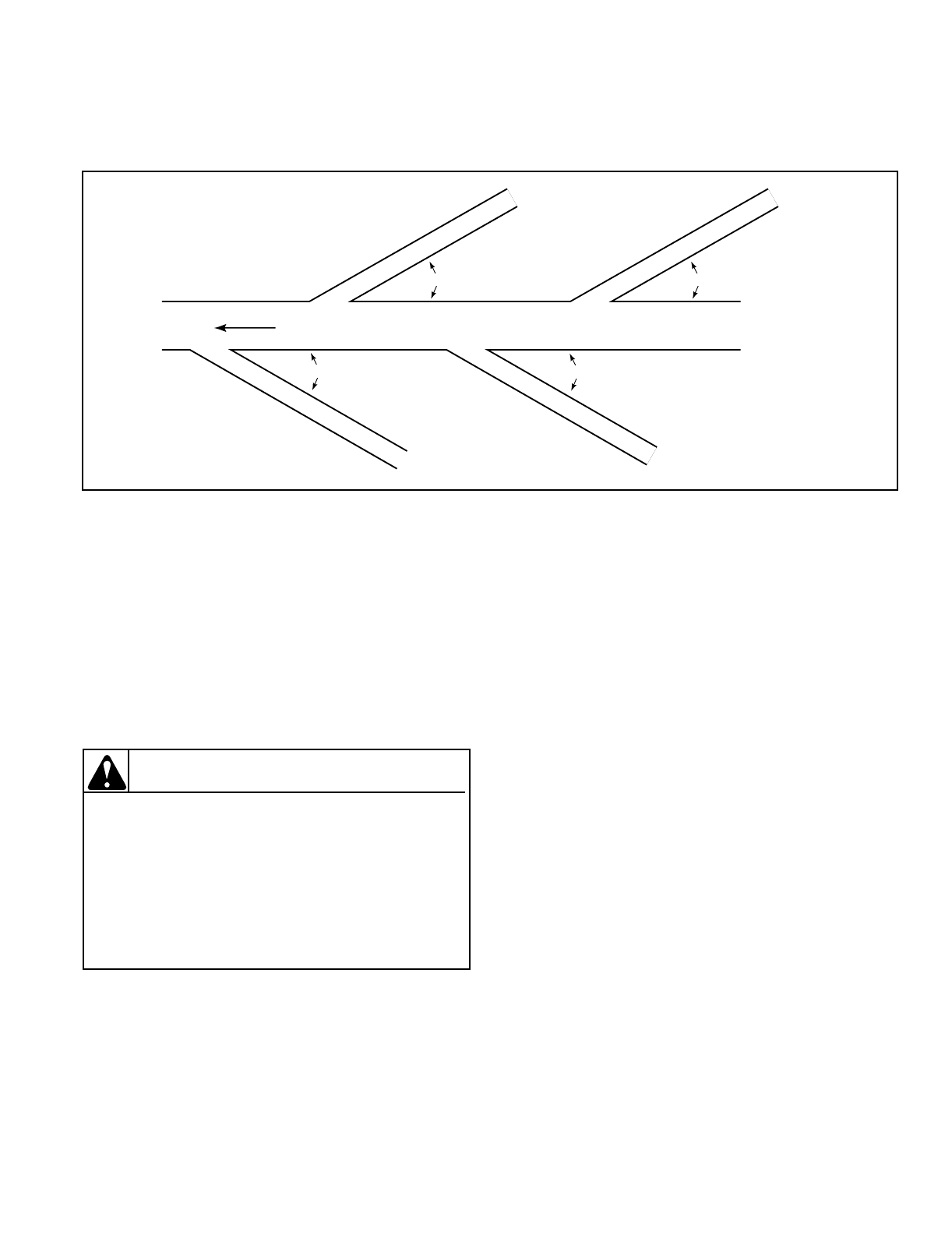

CONDUCTO DE ESCAPE
DE UNA SECADORA
CO
NDUCTO DE ESCAPE
DE UNA SECADORA
CONDUCTO DE ESCAPE
DE UNA SECADORA
CO
NDUCTO DE ESCAPE
DE UNA
SECADO
RA
FLUJO DE AIRE CONDUCTO COLECTOR PRINCIPAL
30° 30°
30°
D026IS3A
30°
Para reducir el riesgo de ocasionar un incendio
y la acumulación de gases, NO deje escapar el
aire de la secadora hacia un pozo de ventana,
un conducto de ventilación de gas, una
chimenea, o un área cerrada, mal ventilada, tal
como un desván, una pared, el techo, el sótano
bajo el edificio o algún lugar cerrado de un
edificio.
W045S
ADVERTENCIA
