504524 (SP)
63

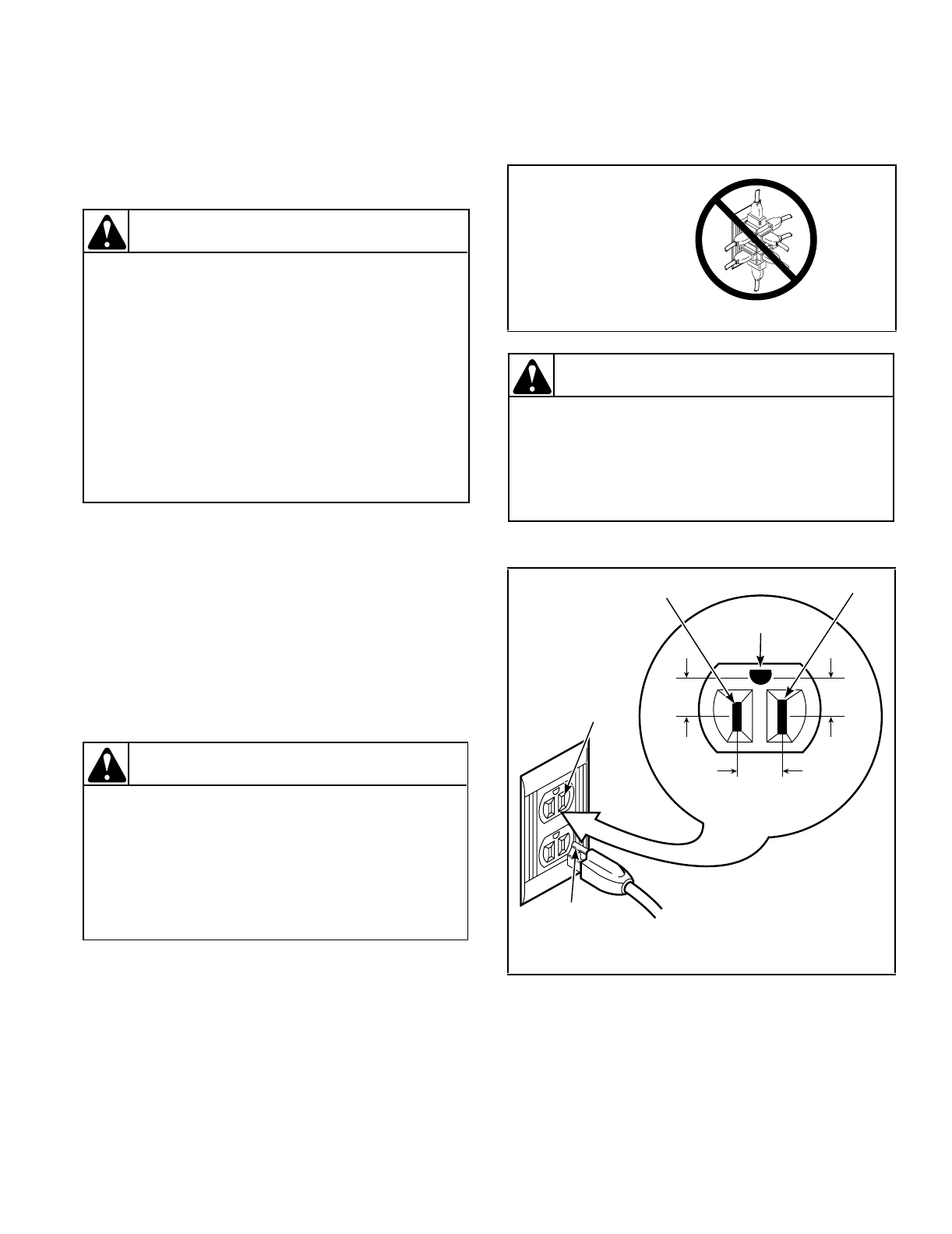

Requisitos eléctricos . . .
(Secadoras a gas)
(Clavija de conexión a tierra de 3 patillas de 120 Voltios, 60 Hertzios)
NOTA: El diagrama de cableado está atrás del tablero
de control, dentro del gabinete de control.
• Cada una de las secadoras está diseñada para ser
conectada en una ramal independiente, polarizada, de tres
conductores, conectada a tierra, de 120 Voltios, 60
Hertzios, circuito de corriente alterna (CA), protegido por
un fusible de 15 Amperios, Fusetrón (fusible de acción
lenta) o interruptor de circuito.
• La clavija de conexión a tierra de tres patillas en el cable
de corriente debe ser conectada directamente en un
tomacorriente con conexión a tierra de tres ranuras de 120
Voltios de CA (corriente alterna) de 15 Amperios. Vea la
siguiente ilustración para determinar la polaridad correcta
del tomacorriente de la pared.
NOTA: Un electricista calificado debe revisar la
polaridad de los tomacorrientes de pared. Si la lectura
de voltaje es distinta de la ilustrada, el electricista
calificado debe corregir el problema.
• NO USE OTROS APARATOS ELÉCTRICOS
MIENTRAS ESTE APARATO ESTÉ FUNCIONANDO.
¡NO SOBRECARGUE LOS CIRCUITOS! Vea la
siguiente ilustración.
Para reducir el riesgo de causar un incendio,
una descarga eléctrica o de sufrir lesiones
personales, todo el cableado y las conexiones
a tierra DEBEN cumplir con la última edición
del Código eléctrico de los EE. UU. ANSI/NFPA
70 ó con el Código Eléctrico Canadiense, CSA
C22.1, y los reglamentos locales que se
apliquen. Es responsabilidad del consumidor
hacer que un electricista revise el cableado y
los fusibles para asegurarse de que la
lavandería cuenta con la energía eléctrica
adecuada para que funcionen la secadora.
W035S
ADVERTENCIA
Estas secadoras están equipadas con clavijas
de tres patillas (con conexión a tierra) para su
protección contra descargas eléctricas y deben
ser conectadas directamente en
tomacorrientes con conexión a tierra de tres
orificios. No corte ni quite las patillas de
conexión a tierra de estas clavijas.
W036S
ADVERTENCIA
D009IS0D
NO
SOBRECARGUE
LOS CIRCUITOS
Para reducir el riesgo de sufrir una descarga
eléctrica o incendio, NO use una extensión de
cable de corriente ni un adaptador para
conectar alguna secadora a la fuente de
energía eléctrica.
W152S
ADVERTENCIA
D090IS1A
CIRCUITO
CONECTADO
A TIERRA DE 3
CONDUCTORES,
ESTÁNDAR,
120 VOLTIOS
Y 60 HERTZIOS
LADO
NEUTRAL
PATILLA
REDONDA
DE CONEXIÓN
A TIERRA
CONEXIÓN
A TIERRA
NEUTRAL
L1
0
VCA
115 ± 12
VCA
115 ± 12
VCA
