504524 (SP)
65
Requisitos de gas . . .
(Secadoras a gas)
NOTA: El servicio de gas a una secadora a gas debe
cumplir con los códigos y los reglamentos locales, o de no
existir estos, debe cumplir con la última edición del
Código de combustible a gas de EE. UU. ANSI Z223.1/
NFPA 54 ó el Código de instalación de gas de EE. UU.,
CAN/CGA-B149.
Gas natural, 1,000 Btu/pie
3
(37.3 MJ/m
3
) – El servicio de
gas deberá suministrarse a una presión de columna de agua
de 6.5 ± 1.5 pulgadas.
Para obtener un funcionamiento adecuado a altitudes
mayores de 610 m (2,000 pies) el tamaño de orificio del
mechero de la válvula de gas debe ser reducido para
asegurar una combustión completa. Consulte la tabla de la
derecha.
Gas propano líquido, 2,500 Btu/pie
3
(93.1 MJ/m
3
) – El
servicio de gas deberá suministrarse a una presión de
columna de agua de 10 ± 1.5 pulgadas.
NOTA: NO conecte la secadora al servicio de gas
propano líquido sin la previa conversión de la válvula de
gas. Deberá hacer que el concesionario o distribuidor
autorizado por el fabricante, o personal de servicio local,
instale un conjunto de conversión a gas propano líquido
(N
o
458P3).
NOTA: La unidad de secadoras y sus válvulas de cierre
individuales deben ser desconectadas del sistema de
tuberías de suministro de gas durante cualquier prueba
de presión de ese sistema a presiones de prueba mayores
a 3.45 kPa (1/2 psi).
La unidad de secadoras debe ser aislada del sistema de
tuberías de suministro de gas cerrando sus válvulas
manuales de cierre individual durante cualquier prueba de
presión de las tuberías de suministro de gas a presiones de
prueba iguales o menores a 3.45 kPa (1/2 psi).

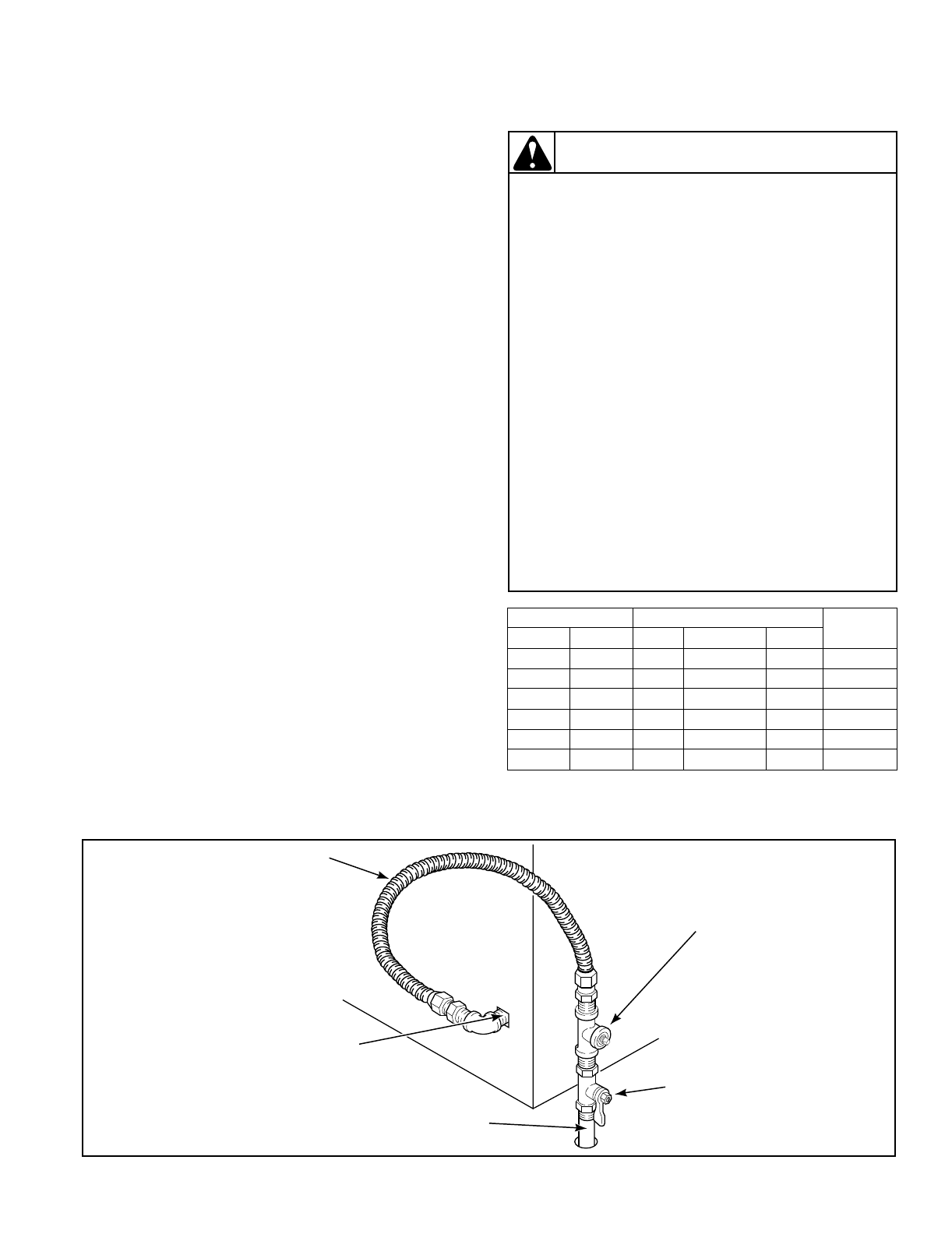

NOTA: Al conectar a una línea de gas, es necesario
instalar una válvula de cierre al equipo a menos de 1.8 m
(6 pies) de cada secadora. Es necesario instalar un tapón
de tubería NPT de 3.1 mm (1/8 plg) como se indica.
Consulte la ilustración.
Altitud Tamaño del orificio
Número
de pieza
pies metros No. Pulgadas mm
2000 610 41 0.0960 2.44 503776
3000 915 42 0.0935 2.37 503777
5500 1680 43 0.0890 2.26 503778
7000 2135 44 0.0860 2.18 58719
9000 2745 45 0.0820 2.08 503779
10500 3200 46 0.0810 2.06 503780
Para reducir el riesgo de que ocurran fugas de
gas, incendio o explosión:
• Cada una de las secadoras debe estar
conectada al tipo de gas indicado en la placa
que está en la abertura para la puerta.
• Utilice un conector flexible nuevo de acier
inoxydable.
• Utilice compuesto para uniones de tubería
que sea insoluble en gas propano líquido o,
en su defecto, cinta de teflón, en todas las
roscas de unión de tubería.
• Purgue el aire y el sedimento de la línea de
suministro de gas antes de conectarla a la
unidad de secadoras. Antes de apretar la
conexión, purgue el resto del aire de la línea
de gas a la unidad de secadoras hasta que
detecte un olor a gas. Este paso es necesario
para evitar la contaminación en la válvula de
gas.
• No use una llama para revisar si hay fugas de
gas. Use algún líquido no corrosivo de
detección de fugas.
W154SR1
ADVERTENCIA
D233IS3C
CONEXIÓN NPT
DE GAS de 3/8 plg
TAPÓN PARA
TUBERÍA NTP
de 1/8 plg (para
revisar la presión
de entrada de gas)
NUEVO CONECTOR FLEXIBLE
DE ACERO INOXIDABLE,
- USE SÓLO SI LO PERMITEN
LOS CÓDIGOS LOCALES
(Use un conector
de diseño certificado
por la AGA)
VÁLVULA DE
CIERRE DE EQUIPO
Instale a menos
de 1.8 m (6 pies)
de la secadora
TUBERÍA DE HIERRO NEGRO
Más corta de 6.1 m (20 pies) use tubería de 3/8 plg
Más larga de 6.1 m (20 pies) use tubería de 1/2 plg
