Si fuera necesario enviar por tubería el aire de reemplazo a
la unidad de secadoras, aumente el área de los conductos en
un 25% para compensar por la disminución en circulación
de aire. Además, el conducto de aire de reemplazo debe
extenderse hacia abajo a aproximadamente menos de dos
pies del piso, directamente atrás de la unidad de secadoras.
Sistema de escape
IMPORTANTE: Mantenga cada conducto de escape lo
más corto que sea posible.
NOTA: Asegúrese de limpiar los conductos viejos antes
de instalar su unidad de secadoras.
La longitud máxima recomendada del sistema de escape
para obtener los mejores resultados de secado es la que se
indica a continuación.
Para evitar que se produzca un tiro invertido cuando las
secadoras no están funcionando, el extremo exterior de cada
tubería de escape debe tener una campana de protección
contra la intemperie con reguladores de tiro (persianas) en
bisagras (obtenga esta pieza localmente).
NOTA: Las campanas de protección contra la
intemperie deben ser instaladas por lo menos 30.5 cm
(12 pulgadas) sobre el nivel del suelo. En instalaciones
donde puedan ocurrir fuertes nevadas, esta distancia
debe ser mayor.
Dirección del escape
El escape de cada una de las secadoras puede dirigirse al
exterior por la parte posterior, izquierda, derecha o inferior
de las secadoras. EXCEPCIÓN: El escape de las
secadoras a gas no puede ser enviado hacia la izquierda
debido a la ubicación de la caja del quemador.
La unidad de secadoras se envía desde la fábrica lista para
descargar el escape hacia atrás; no es necesario utilizar
ningún juego adicional de piezas.
El escape de las secadoras por los lados o la parte inferior
(sólo la secadora inferior) se puede lograr instalando un
Juego Direccional del Escape No. 528P3, disponible como
equipo opcional a un costo adicional.

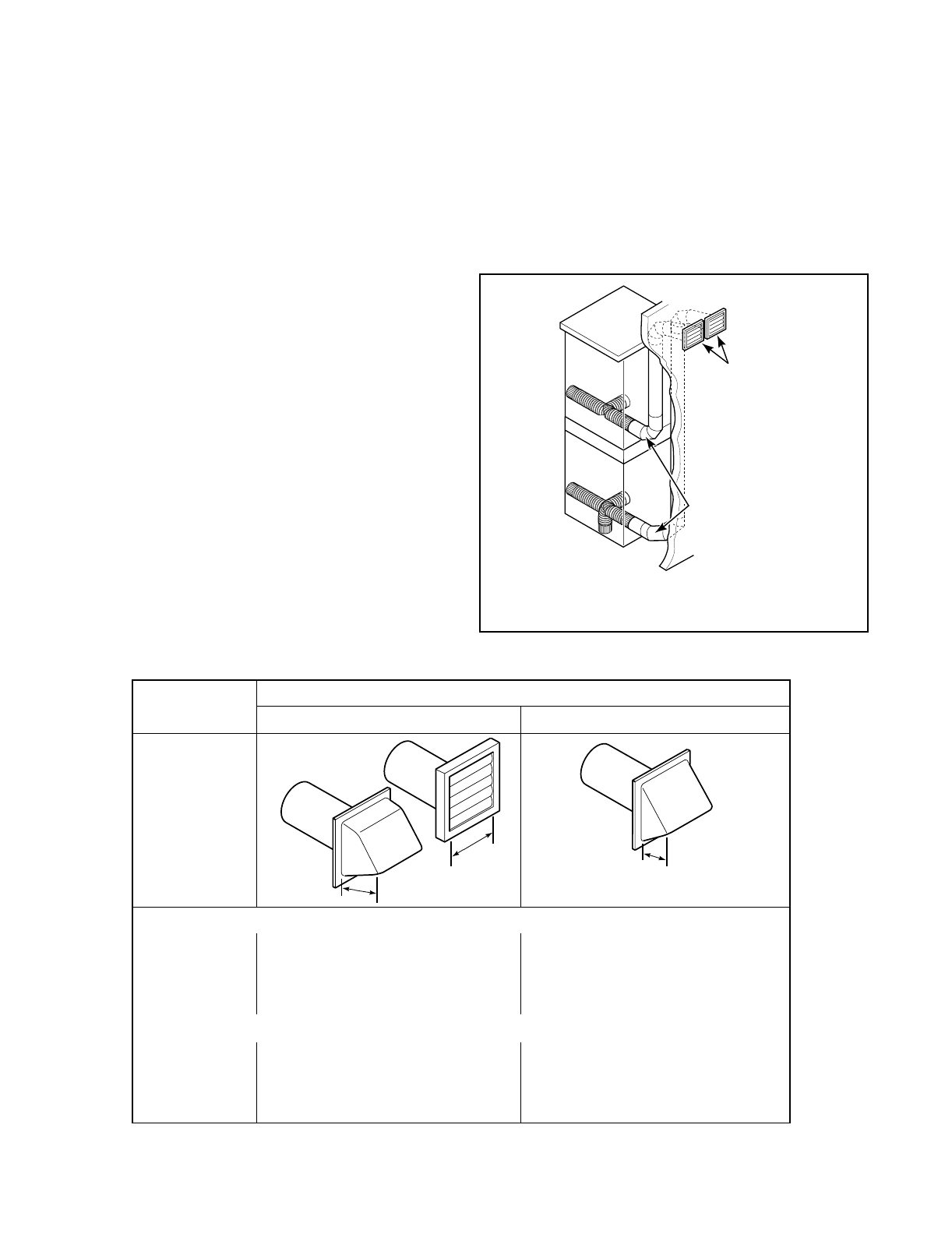

CAMPANAS
CONTRA LA
INTEMPERIE
CON
REGULADORES
DE TIRO
(PERSIANAS)
EN BISAGRAS
CONDUCTOS
RÍGIDOS O
FLEXIBLES
DE METAL
D186IS0A
Juego de escape
direccional No. 528P3
Número de
codos de 90°
Tipo de campanas contra la intemperie
Recomendados Use sólo para instalaciones cortas
Longitud máxima de un conducto rígido de metal con diámetro de 10.2 cm (4 plg)
0 13.4 m (44 feet) 10.4 m (34 feet)
1 10.4 m (34 feet) 7.9 m (26 feet)
2 7.9 m (26 feet) 6.1 m (20 feet)
3 6.1 m (20 feet) 4.3 m (14 feet)
Longitud máxima de un conducto flexible de metal con diámetro de 10.2 cm (4 plg)
0 7.3 m (24 feet) 6.1 m (20 feet)
1 6.1 m (20 feet) 4.9 m (16 feet)
2 4.9 m (16 feet) 3.7 m (12 feet)
3 3.7 m (12 feet) 2.4 m (8 feet)
NOTA: Reste 1.8 m (6 pies) por cada codo adicional.
D011IS2B
10.2 cm
(4 plg)
10.2 cm
(4 plg)
D011IS2C
6.35 cm
(2-1/2 plg)
