Hardware Setup

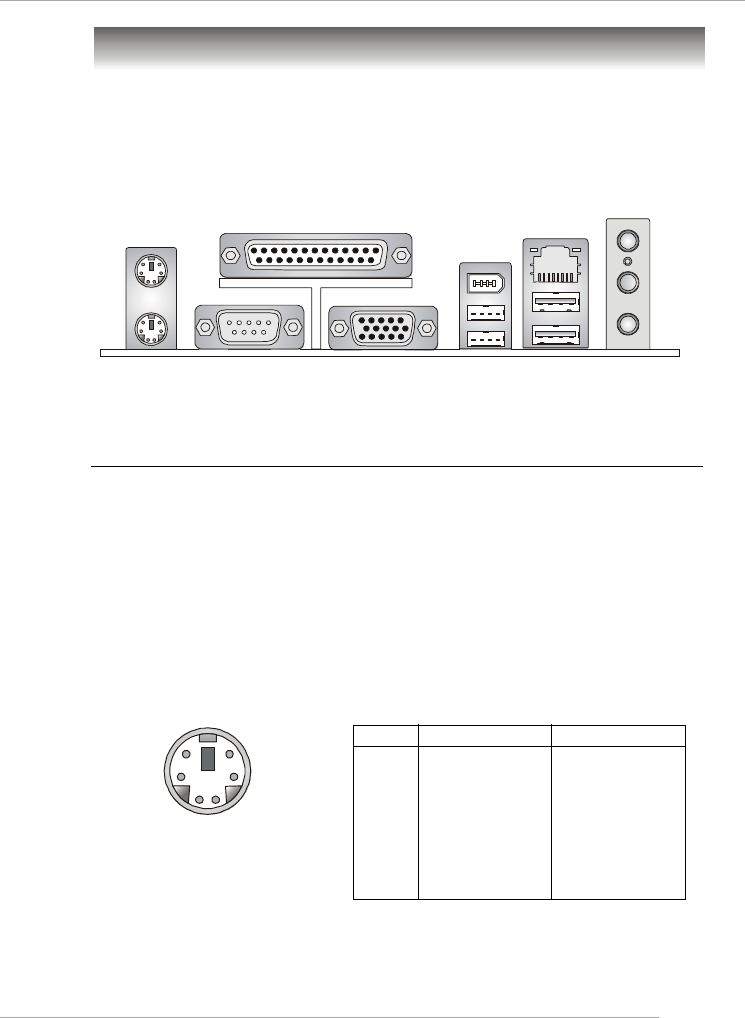

The back panel provides the following connectors:
Back Panel
Mouse
Keyboard USB
Parallel
COM 1
VGA
(Optional)
L-out
L-in
MIC
USB
LAN
(Optional)
(Optional)
1394
Keyboard Connector
The mainboard provides a standard PS/2
®
keyboard mini DIN connector for
attaching a PS/2
®
keyboard. You can plug a PS/2
®
keyboard directly into this connector.
Mouse Connector
The mainboard provides a standard PS/2
®
mouse mini DIN connector for at-
taching a PS/2
®
mouse. You can plug a PS/2
®
mouse directly into this connector.
PS/2 Keyboard (6-pin Female)
PS/2 Mouse (6-pin Female)
2
1
3
4
5
6
PIN
1
2
3
4
5
6
Pin Definition
SIGNAL
Mouse DATA
(or Keyboard DATA)
NC
GND
VCC
Mouse Clock
(or Keyboard Clock)
NC
DESCRIPTION
Mouse DATA
(or Keyboard DATA)
No connection
Ground
+5V
Mouse clock
(or Keyboard Clock)
No connection
