SC743 Chassis Manual
E-8 Rear Connectors and LED Indicators
Rear SAS/SATA Connectors
Rear Connector SAS Drive Number
SAS #0 SAS/SATA HHD #0
SAS #1 SAS/SATA HHD #1
SAS #2 SAS/SATA HHD #2
SAS #3 SAS/SATA HHD #3
SAS #4
SAS/SATA HHD #4
SAS #5 SAS/SATA HHD #5
SAS #6 SAS/SATA HHD #6
SAS #7 SAS/SATA HHD #7
Rear LED Indicators
Rear LED Hard Drive Activity Failure LED
SAS #0 D12 D5
SAS #1 D13 D6
SAS #2 D14 D7
SAS #3 D15 D8
SAS #4 D18 D19
SAS #5 D21 D20
SAS #6 D22 D23
SAS #7 D25 D26
ACT2
H4
MM3
SAS #0
J1
SAS #1
J2
SAS #2
J3
SAS #3
J4
SAS #4
J9
SAS #5
J11
SAS #6
J13
SAS #7
J15
D12
D5
D13
D6
D14
D7
D15
D8
D18
D19
D21
D20
D22
D23
D25
D26

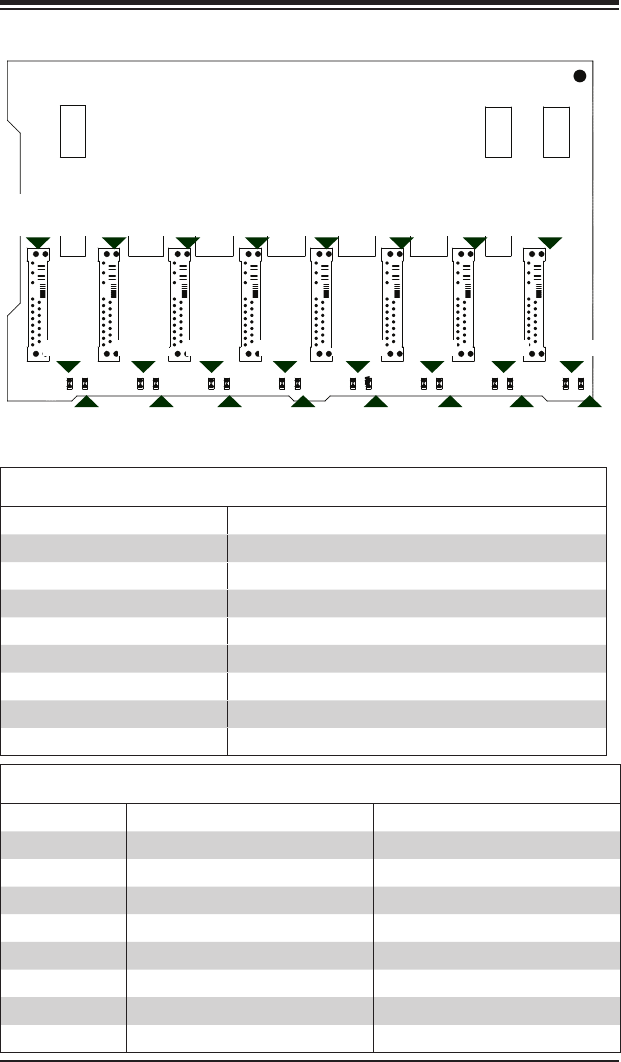

Figure E-4: Rear Connectors
