62 504523 (QU)
Exigences d’air neuf d’appoint
Une sécheuse évacue 214 cfm (mesuré sur l’arrière de la
sécheuse) et suffisamment d’air neuf d’appoint doit être
fourni pour remplacer l’air évacué par chaque sécheuse.
Une ouverture dégagée d’au moins 260 cm
2
(40 po
2
) d’air
neuf d’appoint DOIT être fournie pour chaque sécheuse.
Des registres de protection dans l’ouverture vers
l’extérieur peuvent diminuer le mouvement d’air
d’environ 35 à 40%. S’assurer que l’ouverture est
suffisamment large pour compenser tout registre.
S’il est nécessaire de canaliser l’air d’appoint à la
sécheuse, augmenter la superficie de la canalisation de 25
pour 100 pour compenser toute réduction de la
circulation d’air. De plus, les conduits d’air d’appoint
devraient descendre jusqu’à environ deux pieds du
plancher, directement derrière la sécheuse.
Système d’évacuation
IMPORTANT : Maintenir les conduits d’évacuation
le plus courts possibles.
REMARQUE : S’assurer de nettoyer les anciens
conduits avant d’installer une nouvelle sécheuse.
Pour obtenir de meilleurs résultats de sécheuse, la
longueur maximale recommandée pour le système
d’évacuation est indiquée ci-après.
L’extrémité extérieure du tuyau d’évacuation doit avoir
une hotte avec registres à charnières (procurez-vous le
localement) pour empêcher le retour d’air lorsque la
sécheuse n’est pas en usage.
REMARQUE : Le capuchon doit être posé à au moins
30,5 cm (12 pouces) du sol. Une distance supérieure
doit être considéree dans les régions où les chutes de
neige sont importantes.
Direction d’évacuation
La sécheuse peut évacuer à l’extérieur par le panneau
arrière, gauche, droit ou du dessous.
EXCEPTION : Les sécheuses à gaz ne peuvent
évacuer par la gauche en raison du boîtier du brûleur.
La sécheuse est expédié de l’usine prêt pour une
évacuation par l’arrière ; aucun kit n’est nécessaire.

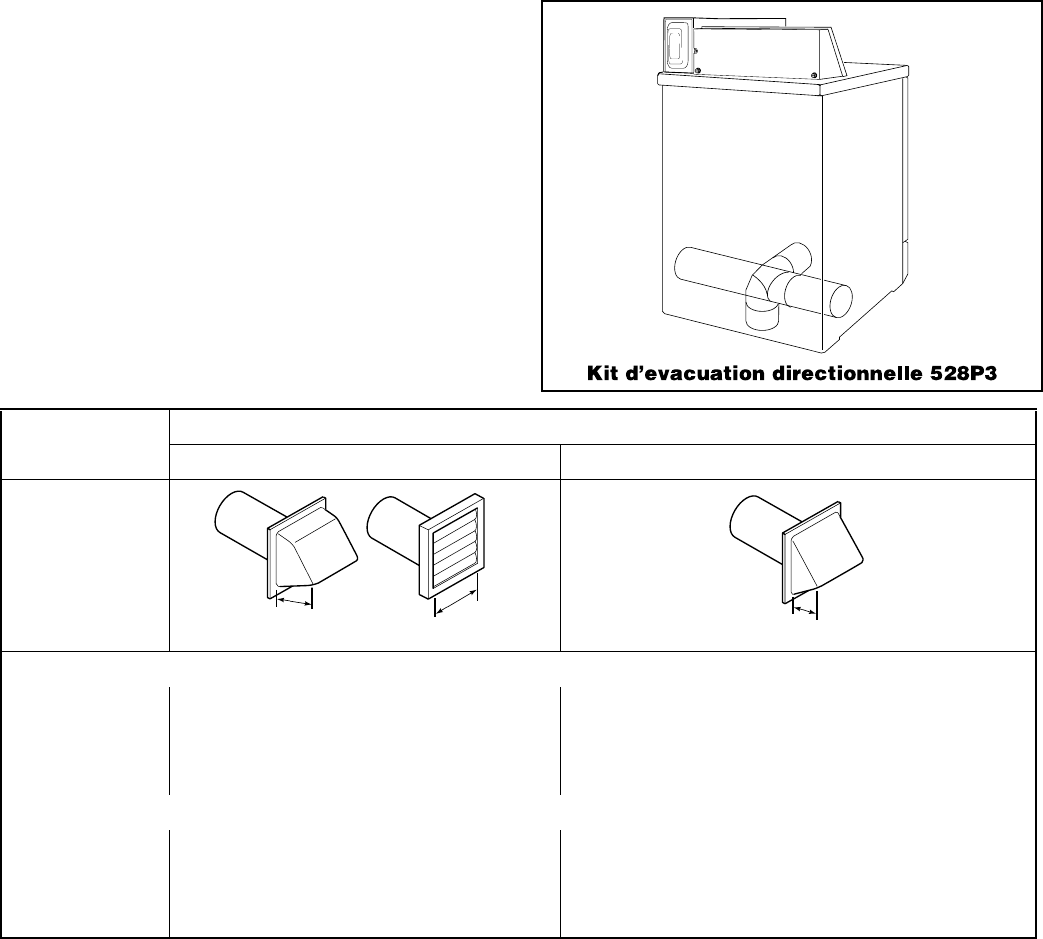

Pour évacuer la sécheuse par les côté ou le bas, il suffit
d’installer un kit d’évacuation directionnelle, Numéro de
pièce 528P3 disponible comme matériel facultatif
moyennant frais supplémentaires.
D361IQ0A
Nombre de
coudes de 90º
Type à hotte
Recommandé N’utiliser que dans les installations courtes
Longueur maximale d’un tuyau d’évacuation métallique rigide de 10,2 cm (4 po) de diamètre
0 13,4 m (44 pi) 10,4 m (34 pi)
1 10,4 m (34 pi) 7,9 m (26 pi)
2 7,9 m (26 pi) 6,1 m (20 pi)
3 6,1 m (20 pi) 4,3 m (14 pi)
Longueur maximale d’un tuyau d’évacuation métallique flexible de 10,2 cm (4 po) de diamètre
0 7,3 m (24 pi) 6,1 m (20 pi)
1 6,1 m (20 pi) 4,9 m (16 pi)
2 4,9 m (16 pi) 3,7 m (12 pi)
3 3,7 m (12 pi) 2,4 m (8 pi)
REMARQUE : Soustraire 1,8 m (6 pi) pour chaque coude supplémentaire.
D011IQ1A
10,16 cm (4 po)
10,16 cm (4 po)
D011IQ1B
6,35 cm
(2-1/2 po)
