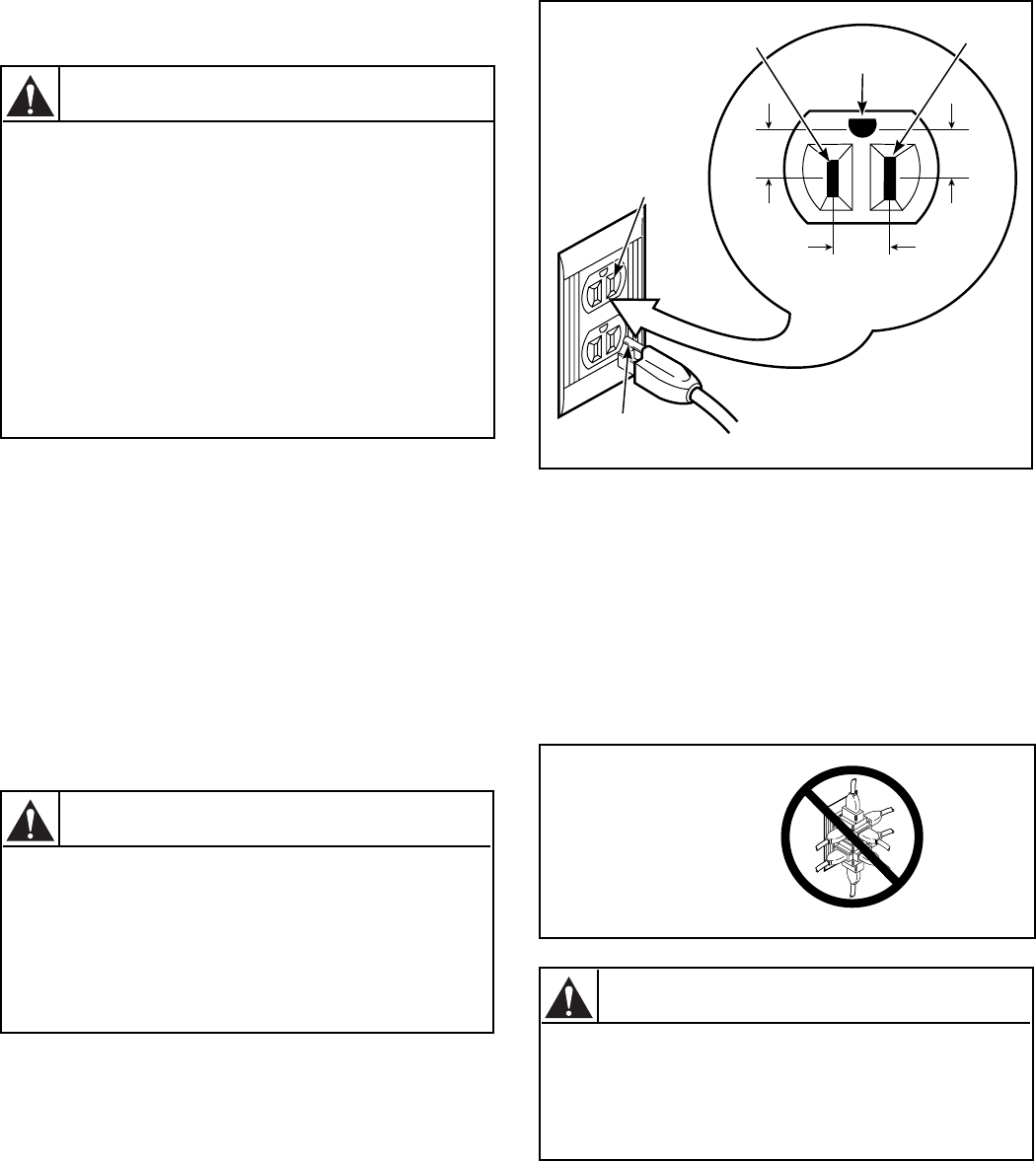

Installation électrique . . .
(Sécheuses à gaz)
(120 volts, 60 Hz, avec fiche de terre à trois broches)
REMARQUE : Le schéma de câblage se trouve à
l’intérieur du tableau de commande.
• La sécheuse est conçue en vue de son utilisation sur un
circuit de dérivation distinct, polarisé, à 3 fils, avec
mise à la terre efficace, de 120 volts, 60 Hz, CA
(courant alternatif), protégé par un fusible de 15
ampères, un fusible fusetron équivalent ou un
disjoncteur.
• La fiche de mise à la terre à trois broches du cordon
électrique doit être branchée directement dans une
prise efficacement mise à la terre, polarisée, à trois
fentes avec tension nominale de 110/120 volts, CA
(courant alternatif) 15 ampères. Voir l’illustration
pour établir la polarité exacte de la prise murale.
.
REMARQUE : Faire vérifier la polarité des prises
murales par un électricien qualifié. Si le relevé de
tension diffère de celui illustré, le problème devrait
être corrigé par un électricien qualifié.
•
NE PAS FAIRE FONCTIONNER D’AUTRES
APPAREILS SUR LE MEME CIRCUIT LORSQUE
CET APPAREIL EST EN MARCHE. NE PAS
SURCHARGER LES CIRCUITS! Voir l’illustration
ci-après.
Pour réduire les risques d’incendie, de chocs
électriques ou de lésions corporelles, le
câblage et la mise à la terre DOIVENT être
conformes à la dernière édition du Code
national de l’électricité ANSI/NFPA 70 ou du
Code canadien de l’électricité, CSA C22.1, et
aux réglementations locales en vigueur. Il
incombe au client de faire verifier le cablage et
les fusibles par un electricien qualifie pour
s’assurer que la buanderie a suffisamment de
puissance electrique pour faire fonctionner la
sécheuse.
W035Q2
MISE EN GARDE
Cette sècheuse est équipée d’une fiche à trois
broches (de terre), pour se protéger contre les
chocs électriques, qui devrait être branchée
directement dans une prise de terre à trois
broches. Ne pas couper ni retirer la broche de
masse de cette fiche.
W036Q3
MISE EN GARDE
D090IQ1D
CIRCUIT STANDARD
EFFICACEMENT
MIS À LA TERRE DE
120 VOLTS, 60 Hz,
A TROIS FILS
COTE
NEUTRE
BROCHE RONDE
DE MIS À LA TERRE
MIS À LA TERRE
NEUTRE
L1
0
V.C.A.
115 ± 12
V.C.A.
115 ± 12
V.C.A.
D009IQ0D
NE PAS
SURCHARGER
LES CIRCUITS
Pour réduire le risque d’électrocution ou
d’incendie, N’UTILISER NI rallonge NI
adaptateur pour brancher la sécheuse sur la
source d’alimentation en électricité.
W037Q3
MISE EN GARDE
