48 504523 (QU)

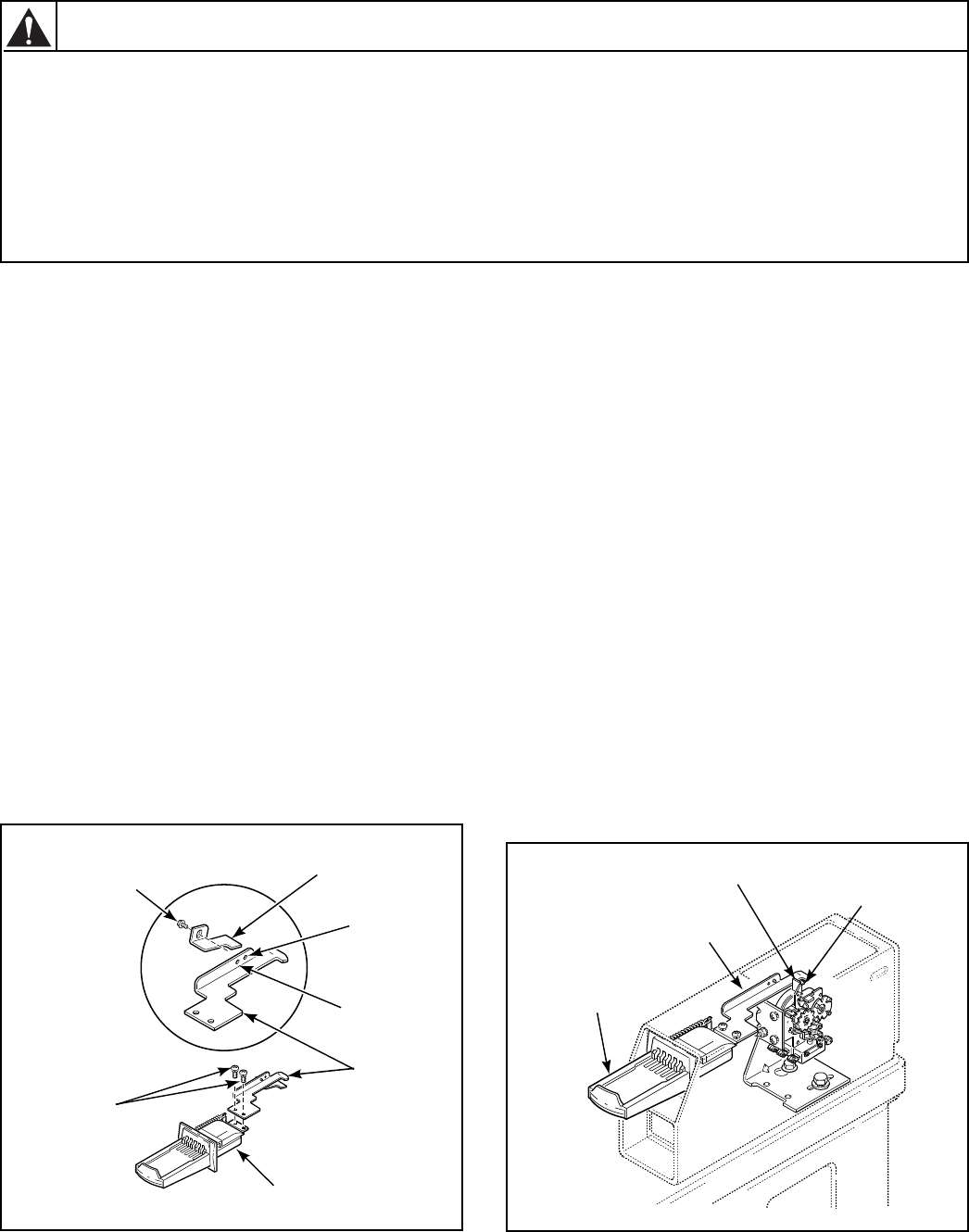

Installation de l’extension d’une glissière
sur sécheuse . . .
1. Assemblez l’extension de la glissière à pièces, Réf.
503733, sur le côté supérieur de la glissière à pièces
à l’aide de deux vis à tête Philips et des rondelles,
Réf. 03950. Resserrez bien.
2. Installez le modificateur d’extension de glissière,
Réf. 501796 en procédant comme suit :
REMARQUE : Les sécheuses équipées de glissière à
pièces Greenwald (sauf les modèles de glissière
Greenwald Comet ou Greenwald Tokette) n’ont pas
besoin du modificateur d’extension de glissière.
• Glissière à pièces ESD — Installez le modificateur
d’extension de glissière, Réf. 501796 en dessous de
l’extension de glissière, Réf. 503733. Alignez le trou
du modificateur d’extension de glissière avec le trou
“A” de l’extension de glissière et placez la vis
autotaraudeuse, Réf. 501086. Resserrez fermement.
• Glissières GREENWALD Comet, GREENWALD
Tokette ou MONARCH Coin — Installez le
modificateur d’extension de glissière, Réf. 501796 au
dos de l’extension de la glissière, Réf. 503733. Alignez
le trou du modificateur d’extension de glissière avec le
trou “B” de l’extension de glissière et placez la vis
autotaraudeuse, Réf. 501086. Resserrez fermement.
3. Réinstallez la glissière à pièces dans le compartiment
du compteur de la sécheuse.
4. VÉRIFICATION DU FONCTIONNEMENT DE LA
SÉCHEUSE — Branchez la sécheuse. Placez le
nombre de pièces requis dans la glissière à pièces.
Poussez la glissière à fond et observez par l’ouverture
de la porte d’entretien du compartiment du compteur.
L’extension de la glissière doit être en contact avec le
bras de l’actionneur de l’accumulateur et se rétracter
lors du déplacement de la glissière.
Lorsque la glissière est poussée à fond, la glissière est
rétractée. Le bras de l’actionneur de l’accumulateur doit
rester à l’arrière jusqu’à ce que l’extension de la
glissière soit déplacée vers l’avant et entrée de nouveau
en contact avec le bras de l’actionneur ramenant le bras
dans sa position initiale.
5. Après avoir vérifié le fonctionnement de la sécheuse,
réinstallez la porte d’entretien au-dessus du
compartiment du compteur.
REMARQUE : Lors de la réinstallation de la porte
d’entretien, l’avant de la porte doit être inséré à un
angle d’environ 45° afin d’engager les onglets fendus
dans la cannelure interne située au-dessus du
compartiment du compteur.
Pour réduire le risque de choc électrique, incendie, explosion, blessures graves voire la
mort:
• Débrancher le courant au tambour avant d’effectuer toute opération.
• Fermer le clapet d’arrêt du gaz du tuyau d’arrivée à la sécheuse avant d’effectuer toute
opération.
• Ne jamais mettre la sécheuse en marche sans les panneaux/dispositifs de protection en place.
• Lorsque les fils de terre sont enlevés pendant les opérations d’entretien/réparation, ces fils
doivent être reconnectés afin de garantir une bonne mise à la terre de la sécheuse.
MISE EN GARDE
W001
D019KQ1C
GLISSIÈRE
À PIÈCES
03950
VIS À TÊTE
PHILIPS ET
RONDELLES
503733
EXTENSION
DE GLISSIÈRE
TROU
<<A>>
TROU
<<B>>
501796
MODIFICATEUR
D’EXTENSION
DE GLISSIÈRE
501086
VIS
AUTOTARAUDEUSE
D044KQ1A
BRAS DE L’ACTIONNEUR
DE L’ACCUMULATEUR
MODIFICATEUR
D’EXTENSION
DE GLISSIÈRE
EXTENSION
DE GLISSIÈRE
GLISSIÈRE
À PIÈCES
