A-11
Verwenden der 4- oder 6-Kanal-Audio-Funktion
4-Kanal-Modus für 4-Lautsprecher-Ausgabe
Wenn dieser Modus ausgewählt ist, stecken Sie bitte die beiden
vorderen Lautsprecher in die Line Out-Buchse an der Rückseite und
und die anderen zwei hinteren Lautsprecher in die Line Out-Buchse
der S-Bracket.

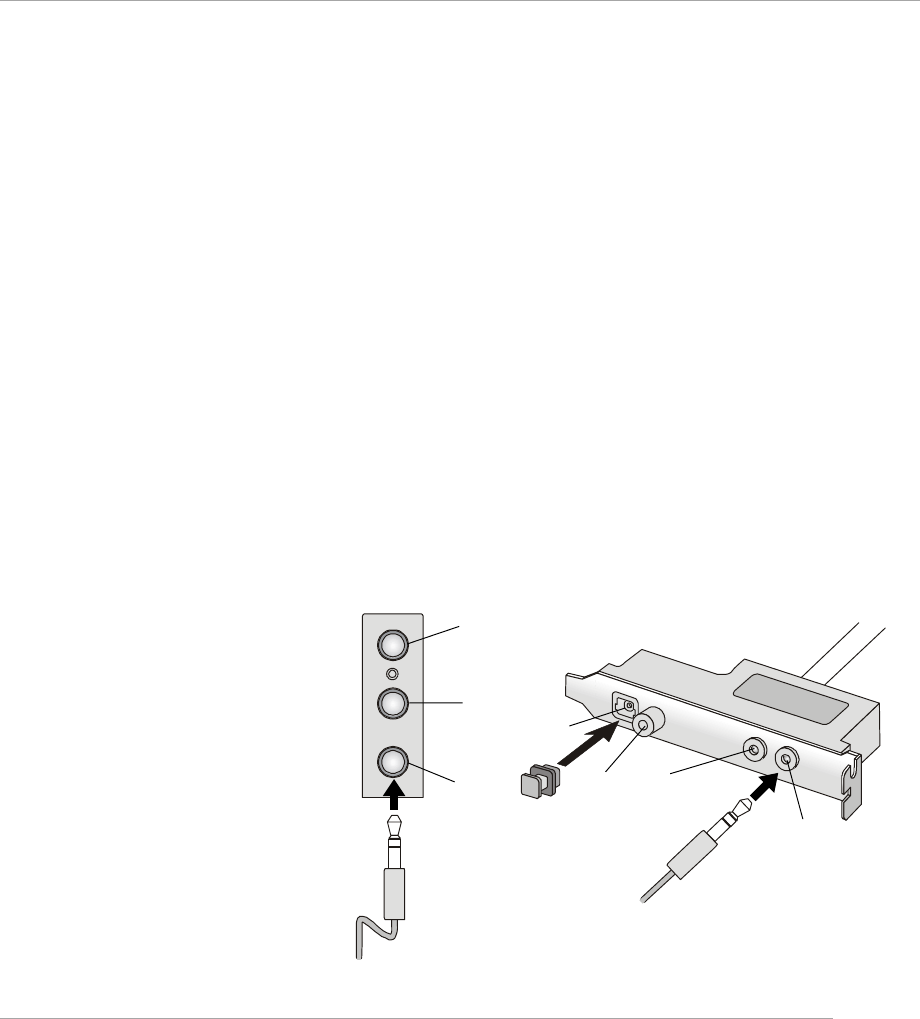

Im folgenden Schaubild und der zugehörigen Legende sehen Sie die
Funktionen aller Buchsen an der Rückseite und an der S-Bracket,
wenn 4-Kanal-Modus ausgewählt wurde:
1 MIC
2 Line In
3 Line Out (Vordere Kanäle)
4 Optische SPDIF-Buchse
5 Koaxiale SPDIF-Buchse
6 Line Out (Reserviert für
mittleren und Subwoofer-
Kanal, funktioniert hier
jedoch nicht)
7 Line Out (hintere Kanäle)
Rückwand
2
3
1
S-Bracket
4
5
6
7
Analoge Ausgabe
1 MIC
2 Line In
3 Line Out (Vordere Kanäle)
4 Optische SPDIF-Buchse
5 Koaxiale SPDIF-Buchse
6 Line Out (Reserviert für
mittleren und Subwoofer-
Kanal, funktioniert hier
jedoch nicht)
7 Line Out (hintere Kanäle)
Digitale Ausgabe
