2-10
MS-6570 ATX-Hauptplatine

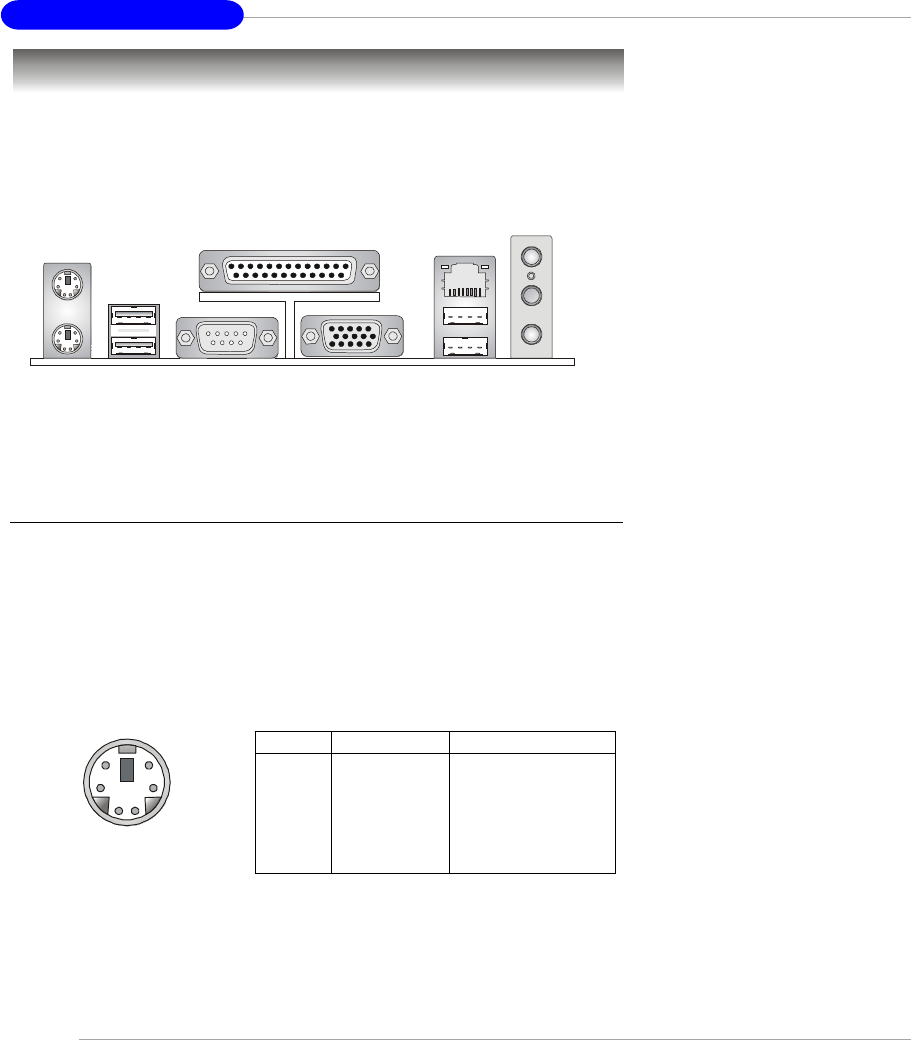

In der Rückwand befinden sich die folgenden Steckverbinder:
Rückwand
Steckverbinder für die Maus
Die Hauptplatine stellt einen standardmäßigen DIN-Ministeckverbinder
für den Anschluss einer PS/2
®
-Maus zur Verfügung. Eine PS/2
®
-Maus können
Sie direkt in diesen Steckverbinder hineinstecken. Nachfolgend sehen Sie die
räumliche Anordnung und die Pin-Belegung des Steckverbinders:
PIN SIGNAL BESCHREIBUNG
1 Mouse DATA Maus-Daten
2 NC Keine Verbindung
3 GND Masse
4 VCC +5V
5 Mouse Clock Maus-Takt
6 NC Keine Verbindung
Pin-Belegung
PS/2-Maus (6-polig,
Buchsenstecker)
2
1
3
4
5
6
Tastatur
USB COM VGA
USB
L-out
L-in
MIC
Maus
Parallel
LAN
(optional)
