2-24
MS-6570 ATX-Hauptplatine

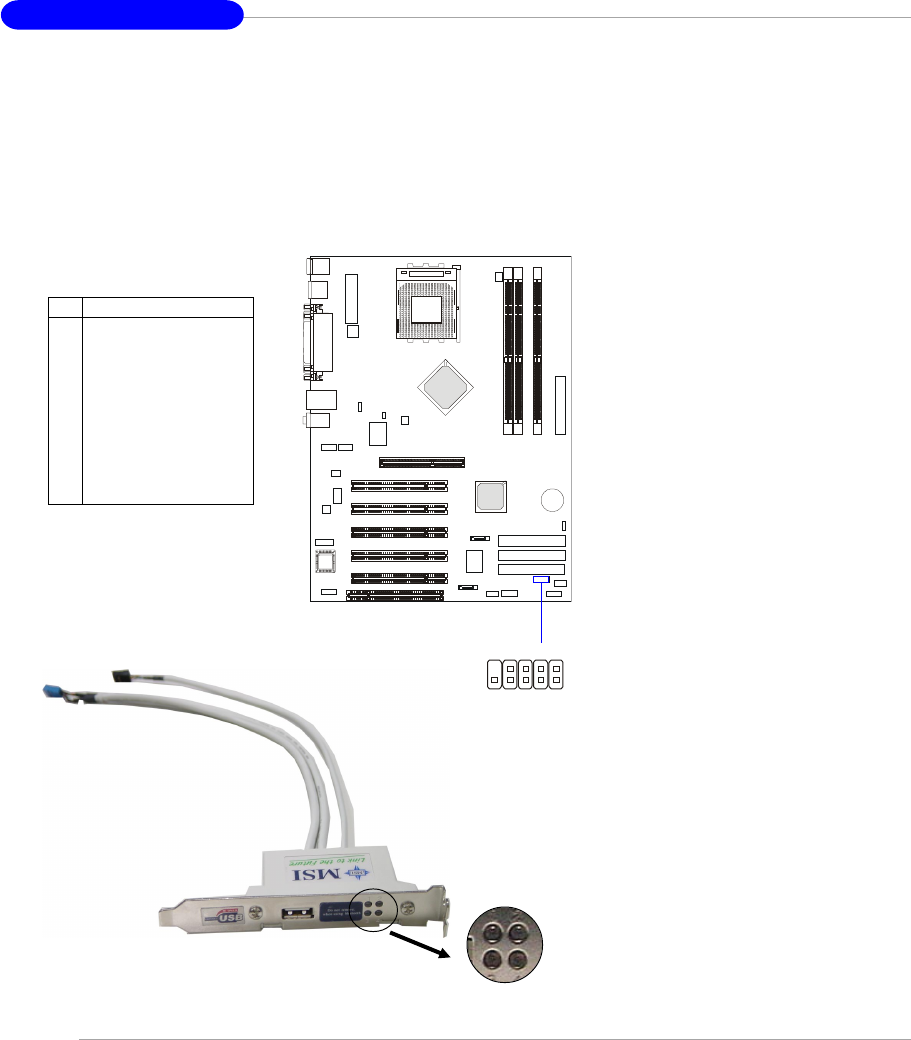

D-Bracket™ 2-Steckverbinder: JDLED1 (optional)
Die Hauptplatine wird mit einem Stecker JDLED1 zum Anschluss von D-
Bracket™ 2 geliefert. D-Bracket™ 2 ist eine USB-Klammer, die sowohl USB1.1
als auch USB 2.0 unterstützt. Die vier integrierten LEDs ermöglichen den
Benutzern, durch 16 verschiedene Kombinationen von LED-Signalen Probleme
am System zu erkennen. Die Definition der 16 Signalkombinationen finden Sie
unter D-Bracket™ 2 in Kapitel 1.
in Signal
1 DBG1 (H für Grün)
2 DBR1 (H für Rot)
3 DBG2 (H für Grün)
4 DBR2 (H für Rot)
5 DBG3 (H für Grün)
6 DBR3 (H für Rot)
7 DBG4 (H für Grün)
8 DBR4 (H für Rot)
9 Schlüssel
10 k. V.
Pin-Belegung
JDLED1
1
9
2
10
D-Bracket™ 2 (optional)
LEDs
Anschluss an JDLED1
Anschluss an JUSB2
