Einrichten der Hardware
Steckverbinder für die Tastatur
Die Hauptplatine stellt einen standardmäßigen DIN-Ministeckverbinder für
den Anschluss einer PS/2
®
-Tastatur zur Verfügung. Eine PS/2
®
-Tastatur können
Sie direkt in diesen Steckverbinder hineinstecken.
PIN SIGNAL BESCHREIBUNG
1 Keyboard DATA Tastatur-Daten
2 NC Keine Verbindung
3 GND Masse
4 VCC +5V
5 Keyboard Clock Tastatur-Takt
6 NC Keine Verbindung

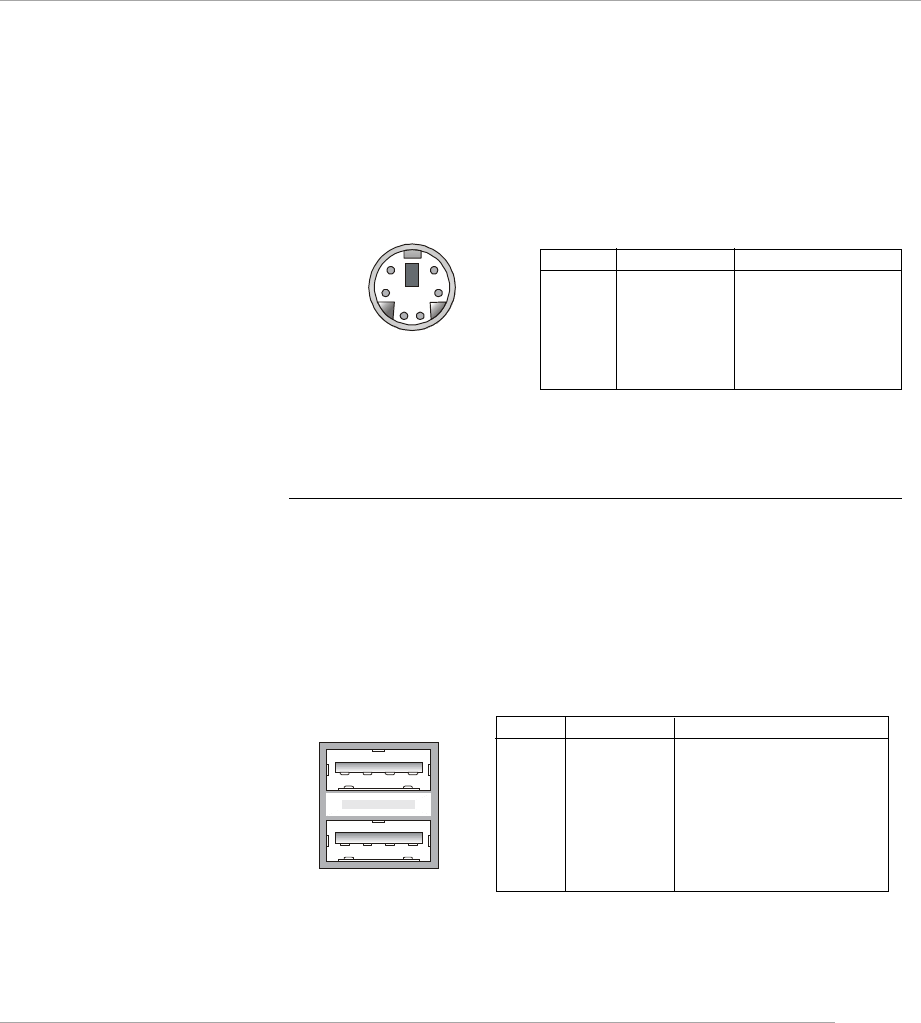

Pin-Belegung
PS/2-Tastatur (6-polig,
Buchsenstecker)
2
1
3
4
5
6
USB-Steckverbinder
Die Hauptplatine stellt einen OHCI (Open Host Controller Interface) Universal
Serial Bus-Anschluss für USB-Geräte wie eine Tastatur, eine Maus oder andere
USB-kompatible Geräte zur Verfügung. Ein USB-Gerät können Sie direkt in
diesen Steckverbinder hineinstecken.
PIN SIGNAL BESCHREIBUNG
1 VCC +5V
2 -Data 0 Negativer Datenkanal 0
3 +Data0 Positiver Datenkanal 0
4 GND Masse
5 VCC +5V
6 -Data 1 Negativer Datenkanal 1
7 +Data 1 Positiver Datenkanal 1
8 GND Masse
USB Port-Beschreibung
USB-Ports
1 2 3 4
5 6 7 8
