2-25
Einrichten der Hardware
PIN SIGNAL BESCHREIBUNG PIN SIGNAL BESCHREIBUNG
1 VCC5 VCC 5V 2 VDD3 VDD 3,3V
3 SPDFO S/PDIF-Ausgang 4 (Kein Pin) Schlüssel
5 GND Masse 6 SPDFI S/PDIF-Eingang
7 LFE-OUT Audio-Bassausgang 8 SOUT-R R. Audio-Surround-Ausgang
9 GET-OUT Audio-Mittelausgang 10 SOUT-L L. Audio-Surround-Ausgang
11 GND Masse 12 GND Masse

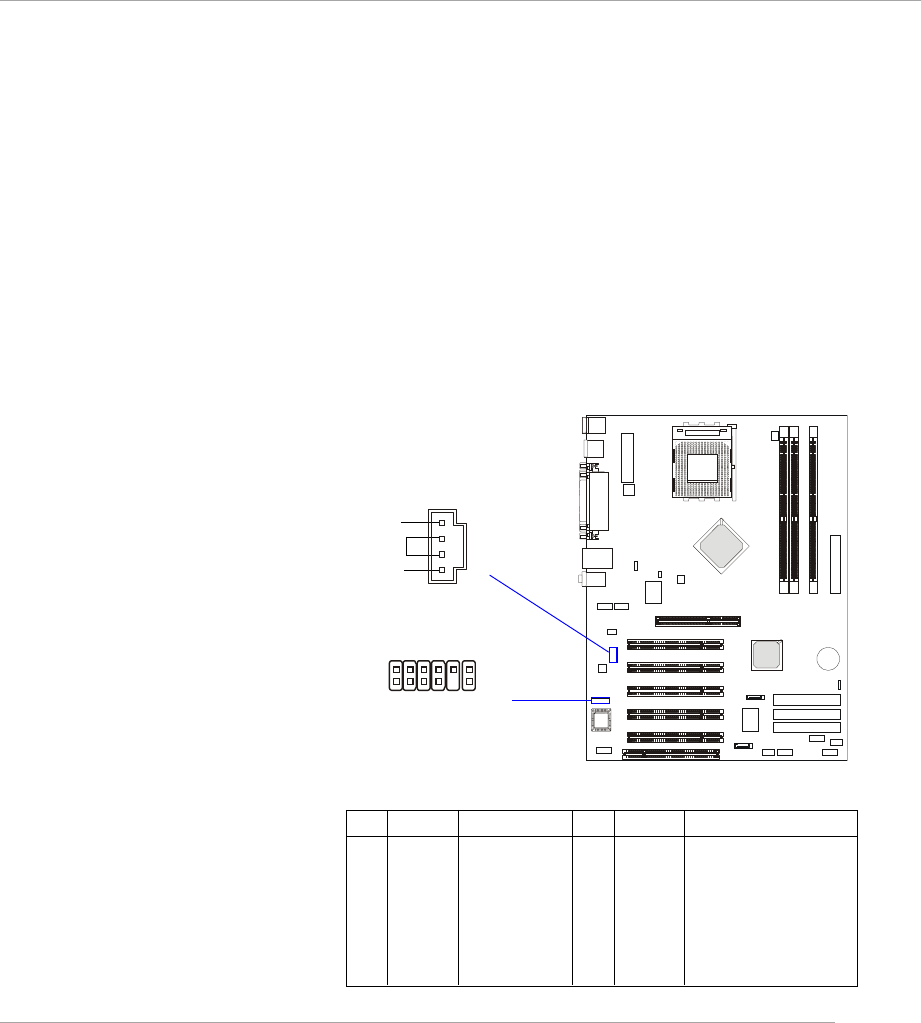

Pin-Belegung JSP2
JSP2
11
2
12
1
JCD
GND
R
L
CD-Eingangsstecker: JCD
- für CD-ROM-Audio-Steckverbinder.
S-Bracket-Steckverbinder: JSP2
Der Stecker ermöglicht Ihnen, eine S-Bracket für Sony & Philips Digital Inter-
face (SPDIF) anzuschließen. Die S-Bracket bietet 2 SPDIF-Buchsen für digitale
Audio-Übertragung (eine für eine optische Glasfaser-Verbindung und die andere
für eine Koaxial-Verbindung) sowie 2 analoge Line-out-Buchsen für 4-Kanal-
Audio-Ausgabe.
Um das Glasfaserkabel an die optische SPDIF-Buchse anzuschließen, müssen
Sie zuerst den Stöpsel aus der Buchse entfernen. Die beiden SPDIF-Buchsen
unterstützen nur SPDIF-Ausgabe. Weitere Informationen über S-Bracket finden
Sie im Anhang: Verwenden der 4-/6-Kanal-Audio-Funktion.
