Einrichten der Hardware

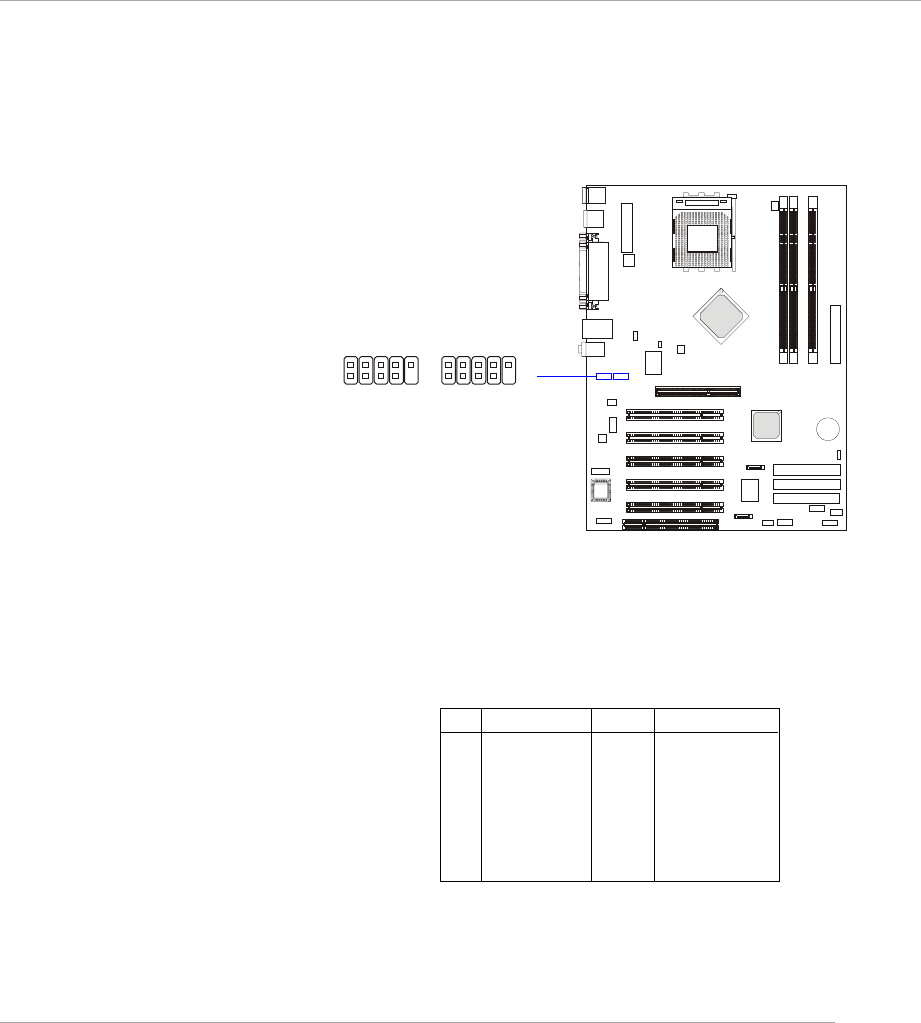

IEEE 1394-Steckverbinder: J1394_1 und J1394_2 (optional)
Die Hauptplatine bietet zwei 1394-Pinköpfe, an denen Sie über eine externe
IEEE1394-Klammer IEEE 1394-Ports anschließen können (optional).
J1394_1
1 9
2 10
J1394_2
1 9
2 10
Pin-Belegung J1394
PIN SIGNAL PIN SIGNAL
1 TPA+ 2 TPA-
3 Masse 4 Masse
5 TPB+ 6 TPB-
7 Kabelstrom 8 Kabelstrom
9 Schlüssel 10 Masse
(kein Pin)
