38

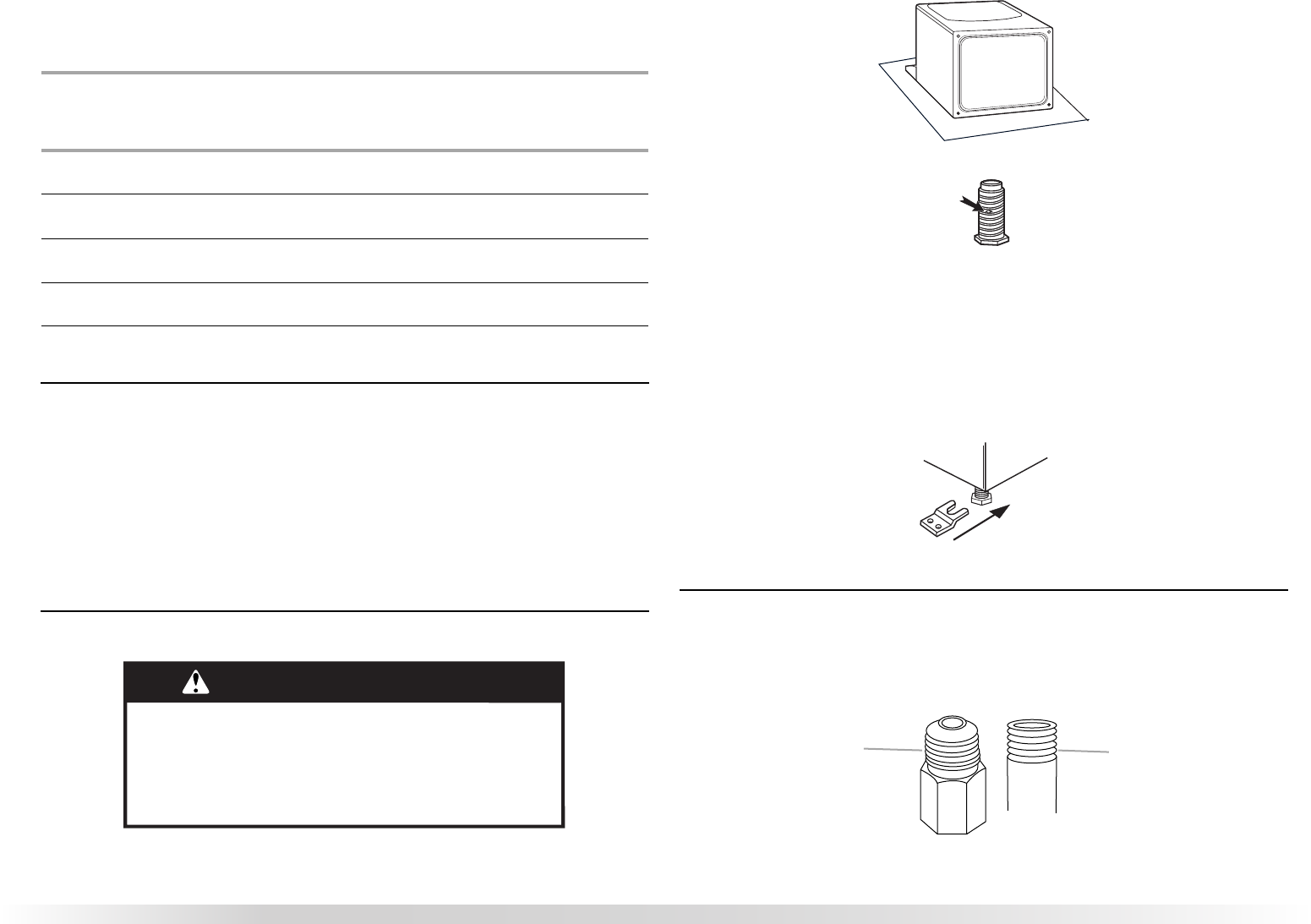

Tableau des systèmes d'évacuation
REMARQUE : L’évacuation par l’arrière (côté gauche ou droit) fonctionne en ajoutant un
coude. Pour établir la longueur maximale du conduit, ajouter un coude supplémentaire dans
le tableau.
REMARQUE : Une év
acuation par le bas revient à ajouter deux coudes. Pour établir la
longueur maximale du conduit, ajouter un coude supplémentaire dans le tableau.
Nombre de
c
hange-ments
de direction à
90° ou coudes
Type de
conduit
Clapets de type
boîte ou à
persiennes
Clapets inclinés
0 Métallique rigide
Métallique souple
100 pi (30,5 m)
72 pi (21,9 m)
94 pi (28,7 m)
64 pi (19,5 m)
1 Métallique rigide
Métallique souple
90 pi (27,4 m)
67 pi (20,4 m)
84 pi (25,6 m)
59 pi (18 m)
2 Métallique rigide
Métallique souple
80 pi (24,4 m)
63 pi (19,2 m)
74 pi (22,6 m)
55 pi (16,8 m)
3 Métallique rigide
Métallique souple
71 pi (21,6 m)
61 pi (18,6 m)
65 pi (19,8 m)
53 pi (16,2 m)
4 Métallique rigide
Métallique souple
63 pi (19,2 m)
59 pi (18 m)
57 pi (17,4 m)
51 pi (15,5 m)
Installation du système d’évacuation
1. Installer le clapet d’évacuation. Utiliser du composé de calfeutrage pour sceller
l’ouverture murale à l’extérieur autour du clapet d’évacuation.
2. Raccorder le conduit d’évacuation au clapet. Le conduit doit être inséré à l’intérieur du
clapet. Fixer ensemble le conduit et le clapet avec une bride de serrage de 4" (10,2 cm).
3. Acheminer le conduit d’évacuation jusqu’à l’emplacement de la sécheuse. Utiliser
l’itinéraire le plus rectiligne possible. Voir “Déterminer l'itinéraire d'acheminement du
conduit” dans “Planification du système d'évacuation”. Éviter les changements de
direction à 90º.
Utiliser des brides de serrage pour sceller tous les joints. Ne pas utiliser de
ruban adhésif pour conduit, de vis ou d'autres dispositifs de fixation qui se prolongent à
l’intérieur du conduit pour fixer celui-ci.
Installation des pieds de nivellement
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer la sécheuse.
Le non-respect de cette instruction peut causer
une blessure au dos ou d’autre blessure.
1. Pour protéger le plancher, utiliser une grande pièce de carton de la boîte de la sécheuse.
Placer la pièce de carton sous toute la longueur du bord arrière de la sécheuse.
2. Saisir fermement la sécheuse par la caisse (ni par le dessus ni par le panneau de
commande). Déposer délicatement la sécheuse sur le carton. Voir l’illustration.
3. Examiner les pieds de nivellement. Trouver le symbole de repérage (losange).
4. Engager manuellement les pieds dans les trous prévus à cet effet. Utiliser une clé à
molette pour visser les pieds jusqu'à ce que le symbole de repérage (losange) ne soit plus
visible.
5. Placer une cornièr
e en carton sous chacun des deux coins arrière de la sécheuse. Placer
la sécheuse debout. Glisser la sécheuse sur les cornières jusqu’à ce que l’appareil soit
proche de son emplacement final. Laisser assez d’espace pour connecter le conduit
d’évacuation.
Pour utilisation dans une maison mobile
Les sécheuses à gaz doivent être fixées solidement au plancher.
Les installations dans une maison mobile nécessitent une trousse d’installation pour maison
mobile. Voir la section “Outillage et pièces” pour les renseignements de commande.
Raccordement au gaz
1. Retirer le capuchon rouge de la conduite de gaz.
2. À l'aide d'une clé à molette, raccorder l’alimentation en gaz à la sécheuse. Utiliser un
composé d’étanchéité des tuyauteries sur tous les filetages mâles non évasés. Si on utilise
un conduit métallique souple, veiller à ce qu’il ne soit pas déformé.
A
B
A.Filetage mâle évasé
B.Filetage mâle non évasé
