METTRE LA MACHINE À LAVER EN SERVICE

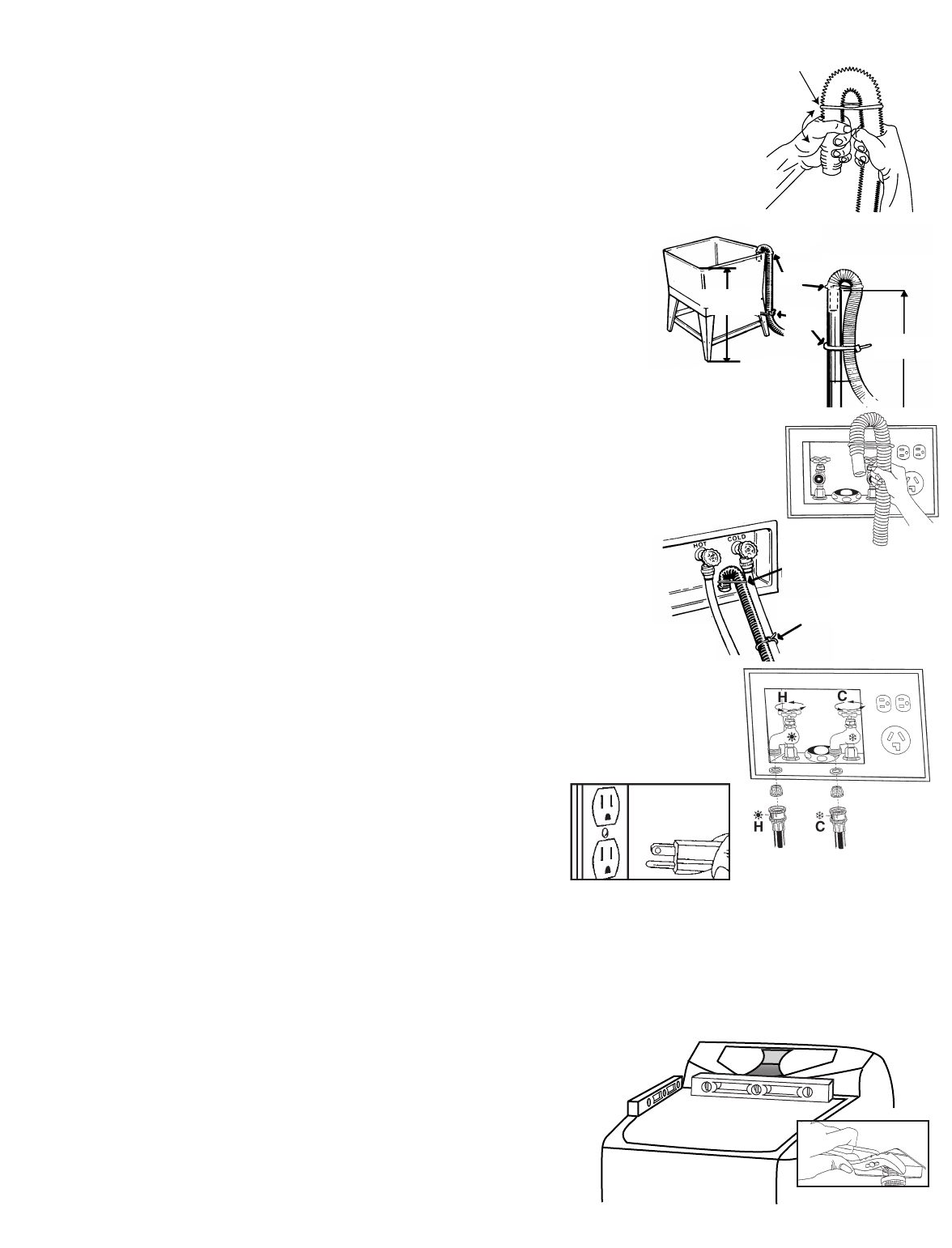

1. Placer le tuyau de vidange dans le dispositif d’évacuation des eaux. Pour changer la
direction du tuyau de vidange ou l’empêcher de s’écraser ou de se trouver endommagé,
tourner l’extrémité tout en retenant la base.
Veiller à ce que la jonction entre le tuyau de vidange et le tuyau vertical d’évacuation ne soit
PAS hermétique. Il est recommandé que le tuyau vertical d’évacuation ait une hauteur de 36
po (91,4 cm). Il doit également avoir un diamètre intérieur minimum de 1 1/8 po (29
mm).
REMARQUE : Si le tuyau vertical est d’une hauteur supérieure à 5 pieds
(1,52 m), un nécessaire de rallonge de tuyau de vidange (référence n∞
12001660) devra être posé.
REMARQUE : Toujours veiller à éviter d’écraser ou d’endommager le
tuyau de vidange. Pour une évacuation efficace, le tuyau de vidange ne
doit présenter aucun étranglement qui nuirait à l’écoulement, tel que
coudes ou raccords ou être d’une trop grande longueur.
2. Poser une crépine et une rondelle au niveau du robinet à l’intérieur de chaque tuyau de
remplissage. Le dôme de la crépine doit pointer vers le robinet. Voir l’illustration.
3. Visser les tuyaux d’arrivée d’eau munis de crépines sur les raccords des robinets d’eau
chaude (HOT) et d’eau froide (COLD). Veiller à ce que le tuyau marqué « HOT » soit bien
raccordé au robinet d’eau CHAUDE. Serrer fermement à la main, puis de 2/3 de tour avec
des pinces. Vérifier que les raccords à la machine sont bien serrés.
NE PAS TROP SERRER.
Ouvrir l’alimentation en eau CHAUDE et en eau FROIDE et vérifier qu’il
n’y a pas de fuite au niveau des divers raccords d’électrovanne et de robi-
net.
REMARQUE : La machine est munie de tuyaux de 4 pieds (1,22 m). Des
tuyaux d’arrivée d’eau de différentes longueurs allant jusqu’à 10 pieds (3 m)
sont disponibles en tant qu’accessoires. Voir la section sur les accessoires.
4. Brancher le cordon d’alimentation sur une alimentation électrique homologuée de 120
V et 60 Hz protégée par un fusible de 15 A ou un disjoncteur d’intensité comparable.
Cette machine à laver est reliée à la terre par la troisième broche du cordon d’alimen-
tation lorsqu’elle est branchée dans une prise à trois trous reliée à la terre.
REMARQUE : NE JAMAIS UTILISER DE RALLONGE. NE JAMAIS MODIFIER À
L’AIDE D’UN ADAPTATEUR ÉLIMINANT LE RACCORDE-
MENT À LA TERRE DE LA PRISE. SI UNE PRISE À TROIS
TROUS N’EST PAS DISPONIBLE, VOIR LA SECTION SUR
LES CONNEXIONS DE RACCORDEMENT À LA TERRE
ADDITIONNELLES.
5. Pousser la machine à laver à son emplacement.
REMARQUE : La machine à laver doit être de niveau sur les 4 pieds. Pour mettre la machine de niveau,
le couvercle du dessus et le panneau avant doivent être bien assujettis. Il est recommandé de placer un
niveau de menuisier sur le couvercle pour mettre la machine à laver de niveau de l’avant vers l’arrière,
tel qu’indiqué sur l’illustration. Pour la mettre de niveau d’un côté à l’autre, placer le niveau sur le bord
arrière du couvercle tel qu’indiqué sur l’illustration. Il est recommandé de revérifier si la machine à laver
est de niveau par la suite, après une douzaine de lessives, et de la remettre de niveau si nécessaire.
6. Pour mettre la machine à laver de niveau, tourner les pieds dans le
sens voulu. Une fois la machine à laver de niveau, serrer les con-
tre-écrous des pieds de réglage contre la base de la machine.
Ceci aide à l’empêcher de ne plus être de niveau à l’usage. Il
est préférable de la mettre de niveau en allongeant les pieds au
minimum.
HOSE
RETAINER
ATTACHE
CUVE A
LAVER
TUYAU ASCENDANT
MODULE
DE
SERVICE
ATTACHE
LA
SANGLE
60” (152cm) MÁX
60” (152cm) MÁX
ATTACHE
LA
SANGLE
