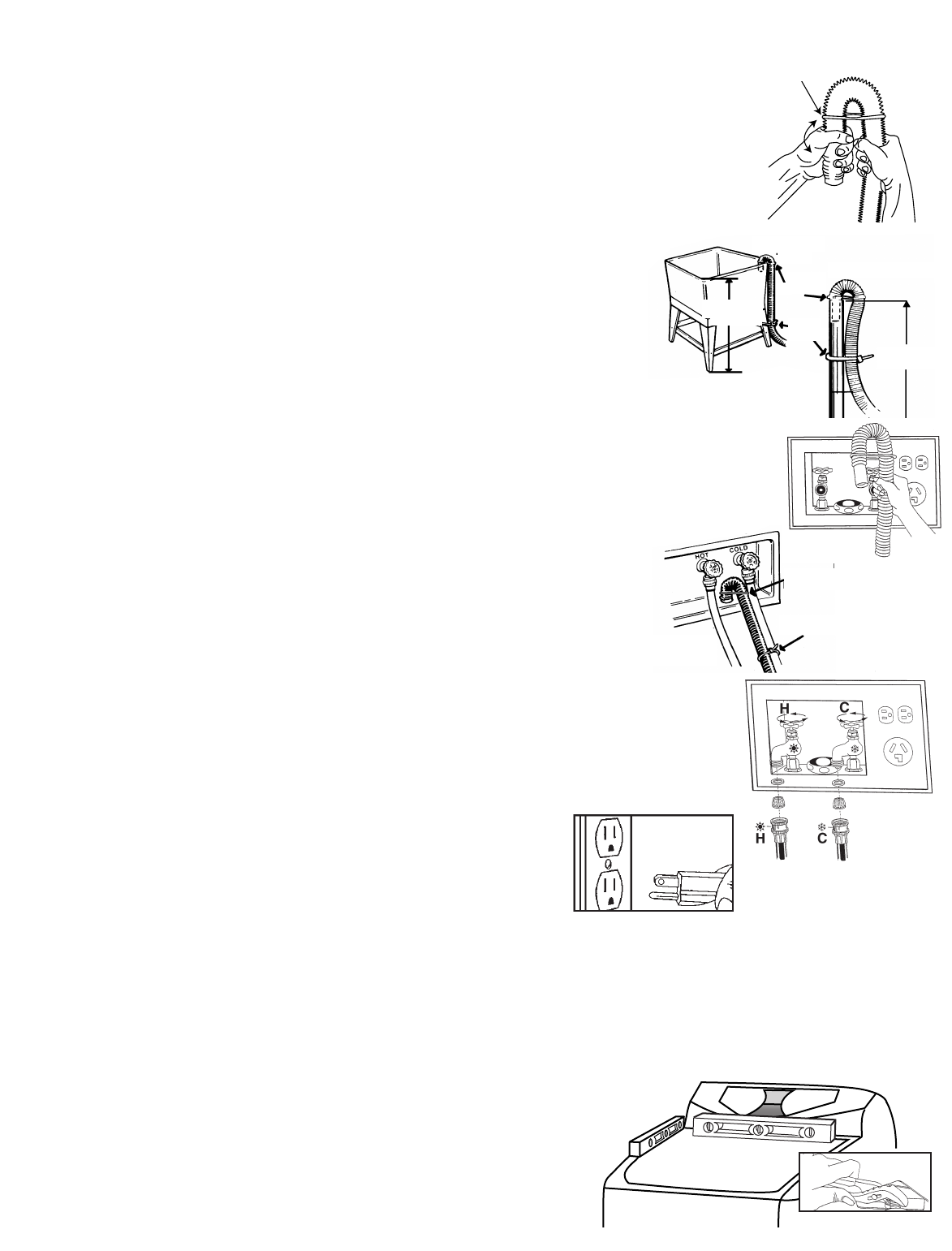

INSTALACION DE LA LAVADORA
1. Coloque la manguera de desagüe en el tiro de drenaje. Para cambiar la dirección de
la manguera de desagüe o para impedir que la manguera se aplaste o se dañe, gire
el extremo mientras sostiene la base de la parte estacionaria de la manguera.
Asegúrese de NO hacer una conexión hermética entre la manguera de desagüe y el
tubo vertical. Se recomienda un tubo vertical de 36” (91,44 cm) de alto. El tubo verti-
cal también debe ser de un diámetro interior mínimo de 1 1/8” (2,86 cm).
NOTA: Si el tubo vertical de desagüe está a más de 5 pies (1,5 m) por
encima del piso, será necesario instalar un juego de extensión de la
manguera de desagüe (Part #12001660).
NOTA: Siempre debe tenerse cuidado para evitar que se hunda o se
dañe la manguera de desagüe. Para obtener el mejor desempeño, la
manguera de desagüe no debe estar obstruida de ninguna manera, ni
en los codos, ni las uniones ni que haya longitudes excesivas.
2. Instale un cedazo y una arandela en la parte interior de cada
manguera de llenado en el grifo. El domo del cedazo debe estar apuntando hacia el grifo.
Vea la ilustración.
3. Enrosque las mangueras de entrada con la arandela con cedazo a las conexiones de
los grifos de agua CALIENTE y FRÍA. Asegúrese de que la manguera marcada “HOT
(caliente)” esté conectada al grifo de agua caliente. Apriete a mano hasta que esté
firme y después dele un giro de 2/3 de vuelta con las pinzas. Verifique las conexiones
de la máquina estén bien apretados.
NO APRIETE EN EXCESO.
Abra el suministro de agua “CALIENTE” y “FRÍA” y revise todas las
conexiones en la válvula de agua de la máquina y en el grifo por si
hubiera goteras.
NOTA: El aparato se suministra con mangueras de entrada de 4 pies
(1,22 m). Las mangueras de entrada accesorias están disponibles en
varias longitudes hasta de 10 pies (2,54 m). Vea la sección de piezas accesorias.
4. Enchufe el cordón eléctrico en un tomacorriente eléctrico aprobado conectado a
tierra de 120 voltios, 60 Hz, protegido con un fusible de 15 amperios o un cortacir-
cuitos comparable. Esta lavadora está conectada a tierra mediante la tercera
punta en el cordón eléctrico cuando se conecta a un receptáculo conectado a tier-
ra de tres puntas.
NOTA: NUNCA USE UNA EXTENSIÓN ELÉCTRICA.
NUNCA MODIFIQUE CON UN ADAPTADOR QUE PUEDA
ELIMINAR LA CONEXIÓN A TIERRA DE LA CLAVIJA. SI
NO HAY DISPONIBLE UN RECEPTÁCULO CON
CONEXIÓN A TIERRA DE TRES PUNTAS, VEA LA
SECCIÓN CONEXIONES A TIERRA ADICIONALES.
5. Deslice la lavadora a su lugar.
NOTA: Deben estar niveladas las cuatro patas de la lavadora. Para nivelar correctamente el aparato,
la cubierta superior y el panel delantero deben estar bien asegurados. Debe usarse un nivel de
carpintero en la cubierta superior para nivelar la máquina de adelante hacia atrás, según se mues-
tra en la ilustración. Para nivelar la máquina de lado a lado, coloque el nivel en el borde posterior
de la tapa según se muestra en la ilustración. Es buena idea revisar el nivel una vez más después
de la primera docena de lavadas y volver a nivelar si fuera necesario.
6. Nivele la lavadora girando las patas niveladoras hacia dentro o
hacia fuera según sea necesario. Una vez que la lavadora esté
bien nivelada, apriete las tuercas de seguridad [or contratuer-
cas] de las patas niveladoras contra la base de la lavadora.
Esto ayudará a evitar que la máquina se desnivele después
de usarse. Es preferible nivelar la máquina con las patas sólo
levemente extendidas.
HOSE
RETAINER
SUJETADOR DE
MANGUERA
TINA DE
LAVADO
TUBO VERTICAL
UNIDAD DE
SERVICIO
SUJETADOR
DE
MANGUERA
CORREA
SUJETADORA
60” (152cm) MÁX
60” (152cm) MÁX
SUJETADOR DE
MANGUERA
CORREA
SUJETADORA
