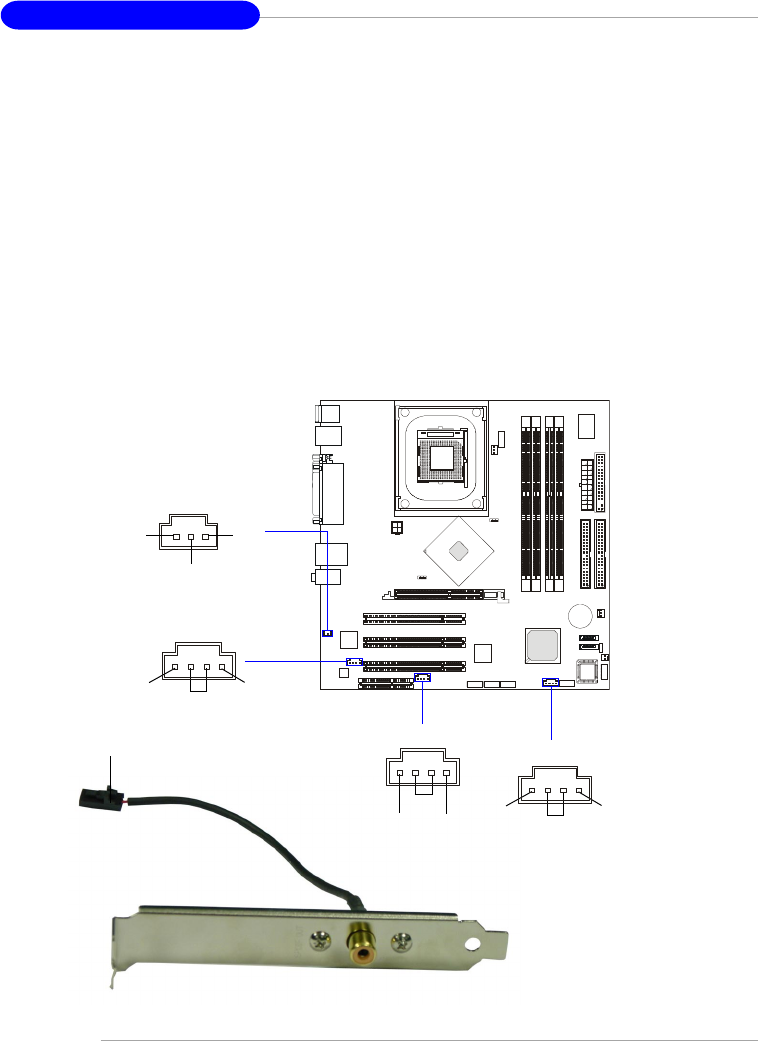

MS-6763 M-ATX Mainboard
Connected to JSP1
SPDIF Bracket (Optional)
CD-In Connector: JCD1
The connector is for CD-ROM audio connector.
Modem-In Connector: JMD1 (Optional)
The connector is for modem with internal audio connector.
Aux Line-In Connector: JAUX1 (Optional)
The connector is for DVD add-on card with Line-in connector.
SPDIF-Out Connector: JSP1 (Optional)
This connector is used to connect SPDIF (Sony & Philips Digital Inter-
connect Format) interface for digital audio transmission.
JCD1
GND
R
L
JAUX1
GND
R
L
JSP1
VCC
SPDIF
GND
Phone_InMono_Out
JMD1
GND
