MS-7204 mBTX Mainboard
Front Panel Connectors: JF_P1

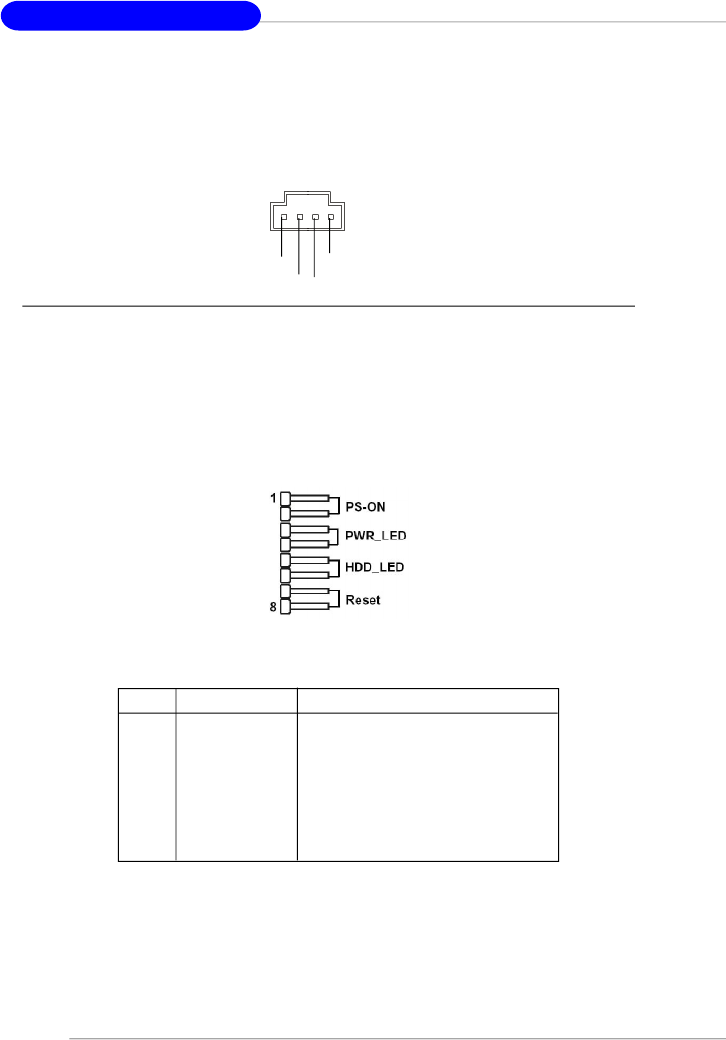

The mainboard provides one front panel connector for electrical connection to
the front panel switches and LEDs. JF_P1 is compliant with Intel
®
Front Panel I/O
Connectivity Design Guide.
PIN SIGNAL DESCRIPTION
1 PS_ON Power Switch On (1)
2 PS_ON Power Switch On (2)
3 PWR_LED Power LED (+)
4 PWR_LED Power LED (-)
5 HDD_LED HDD LED (-)
6 HDD_LED HDD LED(+)
7 Reset Reset (1)
8 Reset Reset (2)
JF_P1 Pin Definition
Front LCD Module Header: JFLCD
The connector allows you to connect to Medion VFD LCD panel.
GND
+5VSB
TX
RX
