Ru-17
Русский

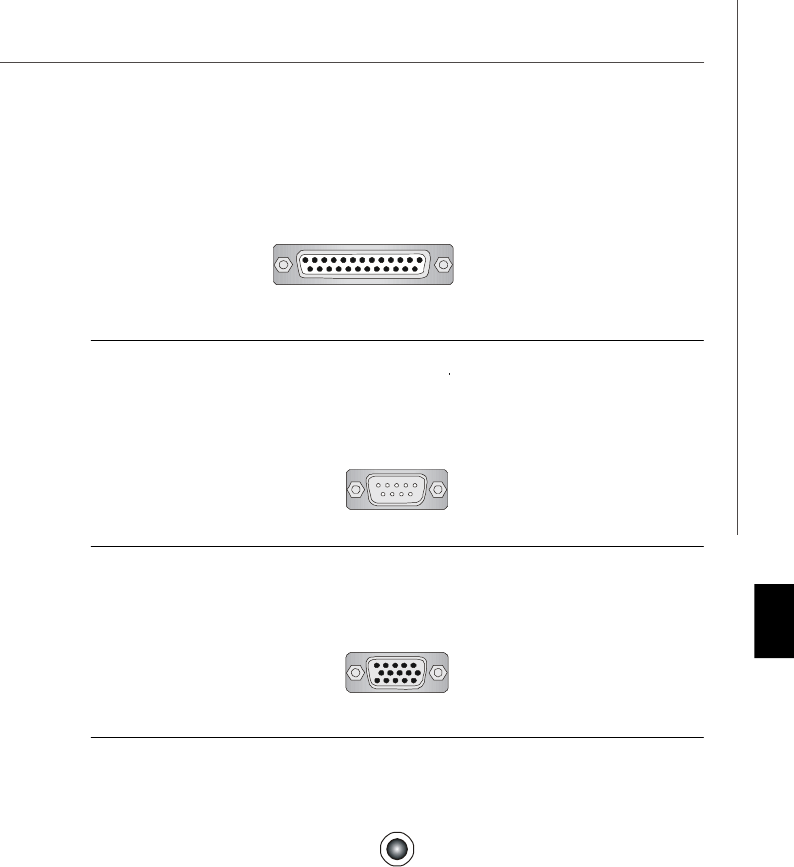

Порт VGA
15-контактный разъем DB для подключения монитора.
(15-контактный разъем DIN)
15
1115
Аудио разъемы
Эти разъемы используются для подключения звуковых устройств. Разъемы,
выполняющие разные функции, имеют различные цвета.
Выход аудио (Зеленый) - Линейный выход для подключения наушников или колонок.
Вход аудио (Голубой) - Линейный вход / выход на боковые колонки в режиме 7.1,
используется для подключения внешнего CD проигрывателя, магнитофона или
других звуковых устройств.
Микрофон (Розовый) - Разъем для подключения микрофона.
Выход CS (Оранжевый) -Выход на центральную колонку и сабвуфер в режиме 5.
1/ 7.1.
Выход RS (Черный) - Выход на задние колонки в режиме 4/ 5.1/ 7.1.
Выход SS (Серый) - Выход на боковые колонки в режиме 7.1.
Разъем последовательного порта
Это высокоскоростной последовательный порт связи 16550A с 16-битной передачи
FIFO. К этому разъему можно непоследственно подключить мышь для
последовательного порта или другие устройство.
(9-контактная вилка)
1 5
6 9
Разъем параллельного порта
Параллельный порт - это стандартный порт для принтера. Он поддерживает режимы
EPP (усовершенствованный параллельный порт) и ECP (параллельный порт с
дополнительными возможностями).
13 1
1425
(25-контактная розетка Сentronic)
