La Carte Mère MS-7528
Attachement d’Alimentation d’Énergie:
Avant d’insérer le connecteur d’alimentation d’énergie, assurez-vous toujours que tous
les composants sont installés correctement afin de ne pas causer de dommage. Tous
les connecteurs de puissance sur la carte mère doivent se relier à l’alimentation d’énergie
d’ATX et doivent travailler ensemble pour une opération stable.

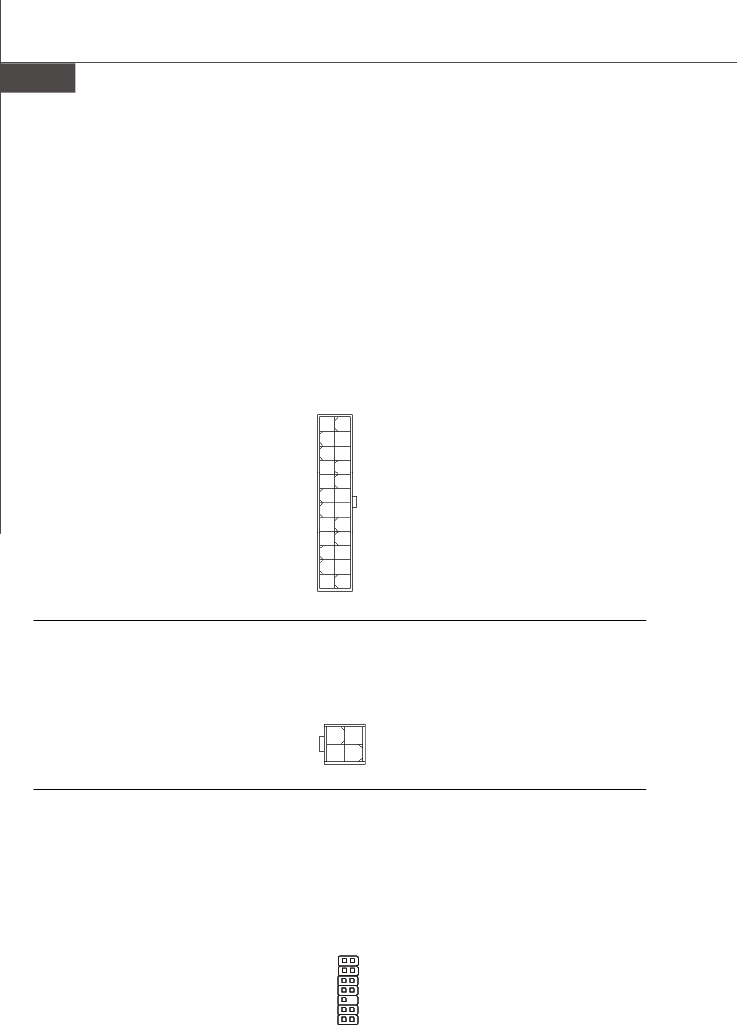

Connecteur Alimentation ATX-24 Broches
Ce connecteur vous permet de connecter l’alimentation ATX 24-pin. Pour cela,
assurez-vous que la prise d’alimentation est bien positionnée dans le bon sens et que
les goupilles soient alignées. Enfoncez alors la prise dans le connecteur.
Vous pouvez aussi utiliser une alimentation 20-pin selon vos besoins. Veuillez
brancher votre alimentation d’énergie avec le pin1 et le pin 13 si vous voulez utiliser
l’alimentation ATX 20-pin.
1
12
24
13
+3.3V
+3.3V
GND
+5V
GND
+5V
GND
PWR OK
5VSB
+12V
+12V
+3.3V
GND
+5V
+5V
+5V
NC
GND
GND
GND
PS-ON#
GND
-12V
+3.3V
Connecteur Alimentation ATX 12V (2x2-Broche)
Ces connecteurs de puissance 12V sont utilisés pour fournir de la puissance au CPU.
13
4 2
GND12V
GND12V
Connecteur de Module TPM
Ce connecteur est connecté à un module TPM (Trusted Platform Module) (optionnel).
Veuillez vous-référer au manuel de TPM security platform pour plus d’informations
détaillées sur son utilisation.
21
1413
3Vdual / 3V_STB
LCLK
LRST#
LAD0
LAD1
LAD2
LAD3
LFRAME#
VCC3
SIRQ
VCC5
Key(no pin)
GND
GND
