Ru-11
Русский

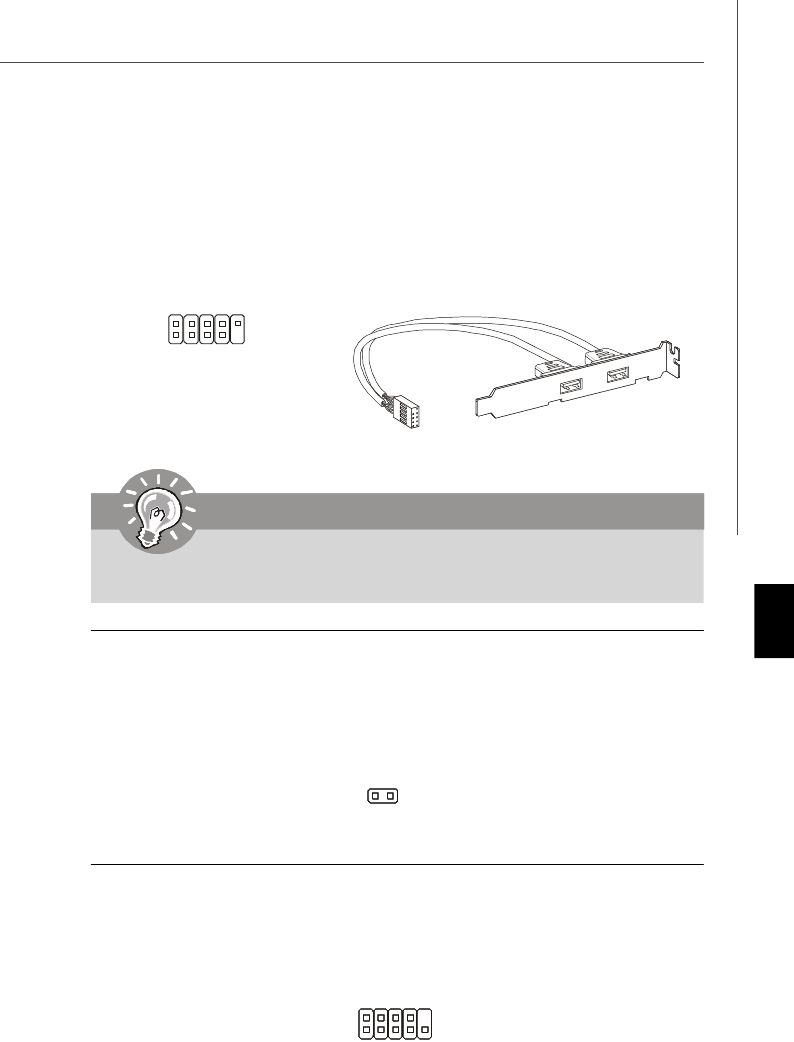

Выносные порты USB (Желтый коннектор)
Разъем, соответствует спецификации Intel
®
I/O Connectivity Design, идеально
подходит для подключения таких высокоскоростных периферийных устройств,
как USB HDD, цифровые камеры, MP3 плееры, принтеры и им подобные.
Внимание
Помните, что во избежание повреждений, контакты VCC и GND должны
быть правильно подключены.
USB 2.0 Bracket
(опционально)
USBOC
10
1
2
VCC
USB0-
USB0+
GND
Key (no pin)
VCC
USB1-
USB1+
GND
9
Разъем датчика открывания корпуса
К этому коннектору подключается кабель датчика, установленного в корпусе.
При открывании корпуса его механизм активизируеся. Система запоминает это
событие и выдает предупреждение на экран. Предупреждение можно отключить в
настройках BIOS.
Коннектор последовательного порта
Данный разъем является высокоскоростным последовательным портом связи
16550A с 16- битной передачей FIFO. К этому разъему можно непосредственно
подключить последовательное устройство.
1
9
2
DCD
SIN
SOUT DTR
Ground
DSR
RTS
CTS
RI
10
CINTRU
GND
1
