REMARQUE : Lors du branchement à un conduit
de gaz, un robinet d’arrêt de circuit doit être
installé à 1,8 m (6 pi) de la sécheuse. Un bouchon de
tuyau de 1/8 po N.P.T. doit être installé tel
qu’indiqué. Se reporter à la Figure 8.
4. Resserrer tous les raccords fermement. Ouvrir le
gaz et vérifier tous les raccords de tuyau (internes
et externes) afin de détecter les fuites de gaz à
l’aide d’un liquide de détection de fuite non
corrosif.
REMARQUE : La sécheuse doit être déconnectée
de la conduite principale du gaz en n’y reliant pas
la valve de gaz de l’appareil durant quelque test de
pression du système si la pression est supérieure à
3,45 kPa (1/2 lb/po
2
). Se reporter à l’étape 8
(vérifier la source de chaleur).
Le gaz L.P. (gaz de pétrole liquéfié) de 93,1 MJ/m
3
(2.500 Btu/pi
3
) doit être approvisionné à une pression
de colonne d’eau 10 ± 1,5 po.
Pour que l'appareil fonctionne correctement à une
altitude supérieure à 1070 m (3500 pieds), la taille de
l’orifice du raccord de la soupape de gaz propane doit
être réduite afin d’assurer une combustion complète.
Se reporter au Tableau 3.
REMARQUE : NE PAS connecter la sécheuse à
l’approvisionnement G.P.L. sans changer la valve
du gaz. Installer la trousse de conversion au G.P.L.
458P3, disponible à coût supplémentaire.
D233I

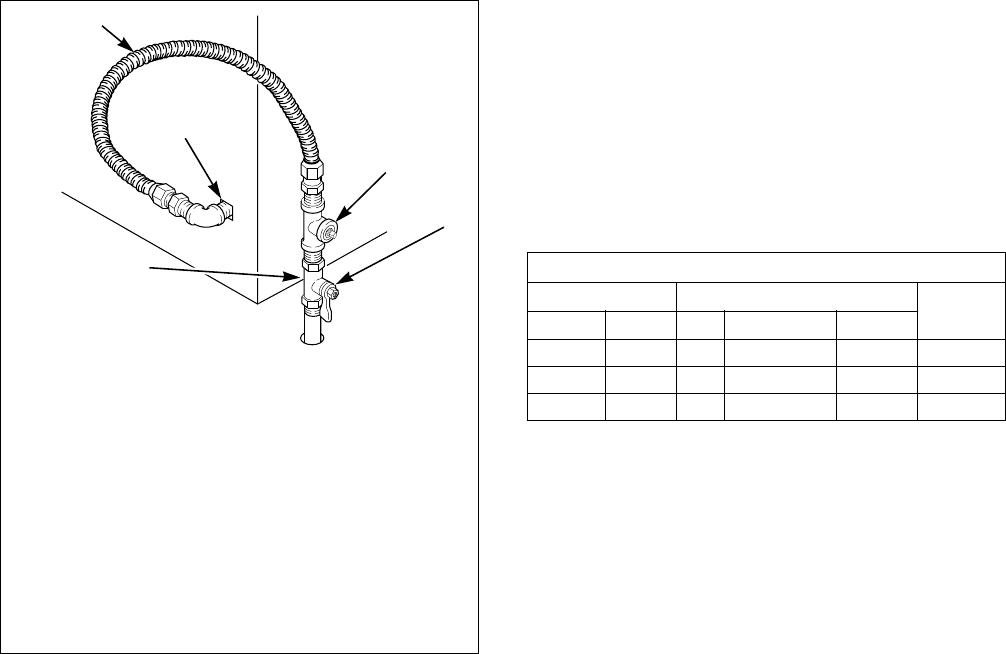

1 Nouveau connecteur d’acier inoxydable
flexible - (Utiliser des connecteurs
homologués CSA) à n’utiliser que si les
codes locaux l’autorisent
2 Bouchon de tuyay de 1/8 po N.P.T.
3 Robinet d’arret de circuit
4 Tuyay en fer noir
Plus court que 6,1 m (20 pi) – utiliser un
tuyau de 3/8 po
Plus long que 6,1 m (20 pi) – utiliser un tuyau
de 1/2 po
5 Raccord de gaz de 3/8 po N.P.T.
Figure 8
D233I
1
3
2
4
5
Ajustements pour utilisation en altitude pour G.P.L.
Altitude Taille d’orifice
Réf. nº
Mètre Pied N° Millimètre Pouce
1070 3500 54 0,0550 1,40 503785
2290 7500 55 0,0520 1,32 58755
3355 11000 56 0,0465 1,18 503786
Tableau 3
