11

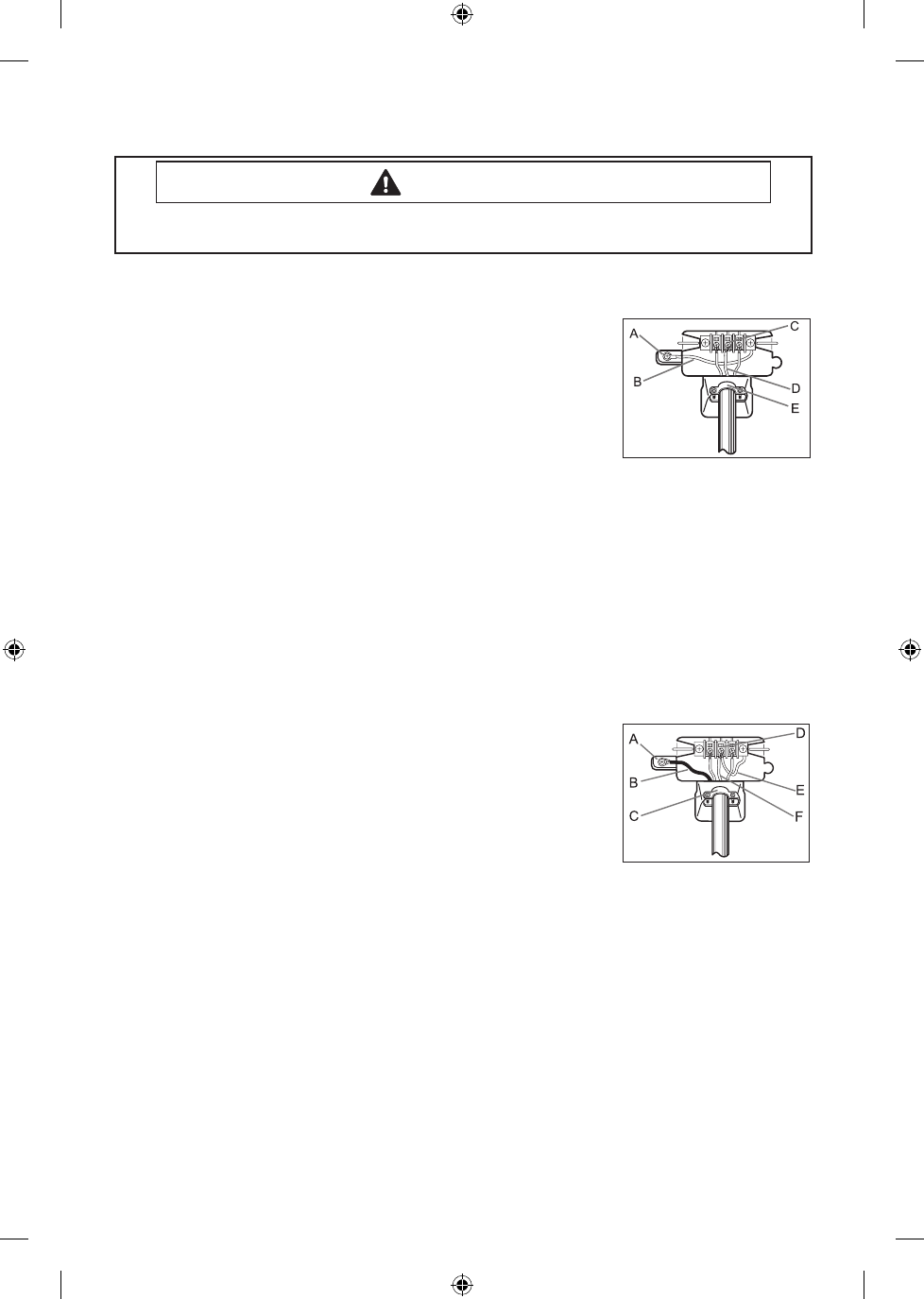

Conexiones de sistemas de 3 CABLES
A. Conector a tierra externo
B. Cable a tierra neutro (verde/amarillo)
C. Tornillo central de color plateado del bloque de terminales
D. Cable neutro (cable blanco o central)
E. Protección contra los tirones con certicación UL de ¾” (1.9 cm)
1. Aoje o retire el tornillo central del bloque de terminales.
2. Conecte el cable neutro (cable blanco o central) del cable de
alimentación a la terminal de tornillo central de color plateado
del bloque de terminales. Ajuste el tornillo.
3. Conecte los demás cables a los tornillos externos del bloque de terminales. Ajuste los
tornillos.
4. Ajuste los tornillos con dispositivo de alivio de tensión.
5. Inserte la lengüeta de la cubierta del bloque de terminales en la ranura del panel posterior
de la secadora.
Asegure la cubierta con un tornillo de sujeción.
Si realiza la conversión del sistema eléctrico de 4 cables a 3 cables, debe volver a conectar
la cinta de conexión a tierra al soporte del bloque de terminales para conectar a tierra el
armazón de la secadora al conductor neutro.
Conexiones de sistemas de 4 CABLES
A. Conector a tierra externo
B. Cable verde o de cobre desnudo del cable de alimentación
C. Protección contra los tirones con certicación UL de ¾” (1.9 cm)
D. Tornillo central de color plateado del bloque de terminales
E. Cable a tierra neutro (verde/amarillo)
F. Cable neutro (cable blanco o central)
1. Retire el tornillo del conector a tierra externo.
2. Conecte el cable a tierra (verde o sin cubierta) del cable de alimentación al tornillo del
conector a tierra externo. Si desea conectar B (cable de cobre verde o desnudo del cable de
alimentación) al terminal neutro sin montarlo en A (conexión a tierra del gabinete), llame al
servicio técnico.
3. Aoje o retire el tornillo central del bloque de terminales.
4. Conecte el cable neutro (cable blanco o central) del cable de alimentación y el cable a
tierra del electrodoméstico (verde con franjas amarillas) debajo del tornillo central del
bloque de terminales.
5. Conecte los demás cables a los tornillos externos del bloque de terminales. Ajuste los
tornillos.
6. Ajuste los tornillos con dispositivo de alivio de tensión.
7. Inserte la lengüeta de la cubierta del bloque de terminales en la ranura del panel posterior
de la secadora.
Asegure la cubierta con un tornillo de sujeción.
SOLUCIÓN DE PROBLEMAS
ADVERTENCIA
Para evitar riesgos de descarga eléctrica, lesiones o la muerte, desconecte el cable de alimentación
de la secadora a menos que la prueba del electrodoméstico requiera que este esté enchufado.
