43
Outillage nécessaire pour le raccordement du tuyau de vidange et le réglage de
l’aplomb de la laveuse :
Pièces fournies :
Autres pièces
Votre installation peut nécessiter des pièces supplémentaires. Pour des informations sur la
commande, veuillez consulter les numéros de téléphone sans frais d'interurbain figurant sur
la page de couverture du Guide d'utilisation et d'entretien.
Exigences d’emplacement
La sélection de l’emplacement approprié pour la laveuse permettra d’optimiser sa
performance et de minimiser le bruit et les risques de mouvement de la laveuse.
On peut installer la laveuse dans un sous-sol, une buanderie, un placard, ou un espace
d’encastrement. Voir “Système de vidange”.
IMPORTANT : Ne pas installer ni remiser la laveuse à un endroit exposé aux intempéries.
C’est à l’utilisateur du produit qu’incombe la responsabilité de l’installation.
Il vous faudra :
■ Chauffe-eau réglé pour fournir à la laveuse de l’eau à 120°F (49°C).
■ Prise de courant électrique reliée à la terre, à moins de 4 pi (1,2 m) du point de
connexion du cordon d’alimentation à l’arrière de la laveuse. Voir “Spécifications
électriques”.
■ Robinets d’eau chaude et d’eau froide situés à moins de 3 pi (90 cm) des électrovannes de
remplissage de la laveuse; une pression d’eau de 5-100 lb/po
2
(34,5-690 kPa). Les
laveuses dotées de trois distributeurs nécessitent une pression de 20-100 lb/po
2
(138-
690 kPa) pour le meilleur rendement.
■ Plancher horizontal avec une pente maximale de 1" (2,5 cm) sous l’ensemble de la
laveuse. L’installation de la laveuse sur un tapis est déconseillée.
■ Plancher robuste capable de soutenir la laveuse avec une charge totale (laveuse, eau et
linge) de 315 lb (143 kg).
Ne pas ranger ni faire fonctionner la laveuse à des températures inférieures à 32°F (0°C). Un
résidu d’eau dans la laveuse risque de causer des dommages à basse température. Voir
“Entretien de la laveuse”.
Installation dans un encastrement ou un placard
Les dimensions indiquées ci-après sont pour l’espacement recommandé autorisé (A et B), sauf
les passages d’air d’une porte de placard. Les dimensions indiquées pour les passages d’air
d’une porte de placard (C) sont les espacements minimaux requis.
■ Clé plate ou réglable de
⁹⁄₁₆" (14 mm)
■ Niveau
■ Bloc de bois
■ Règle ou mètre-ruban

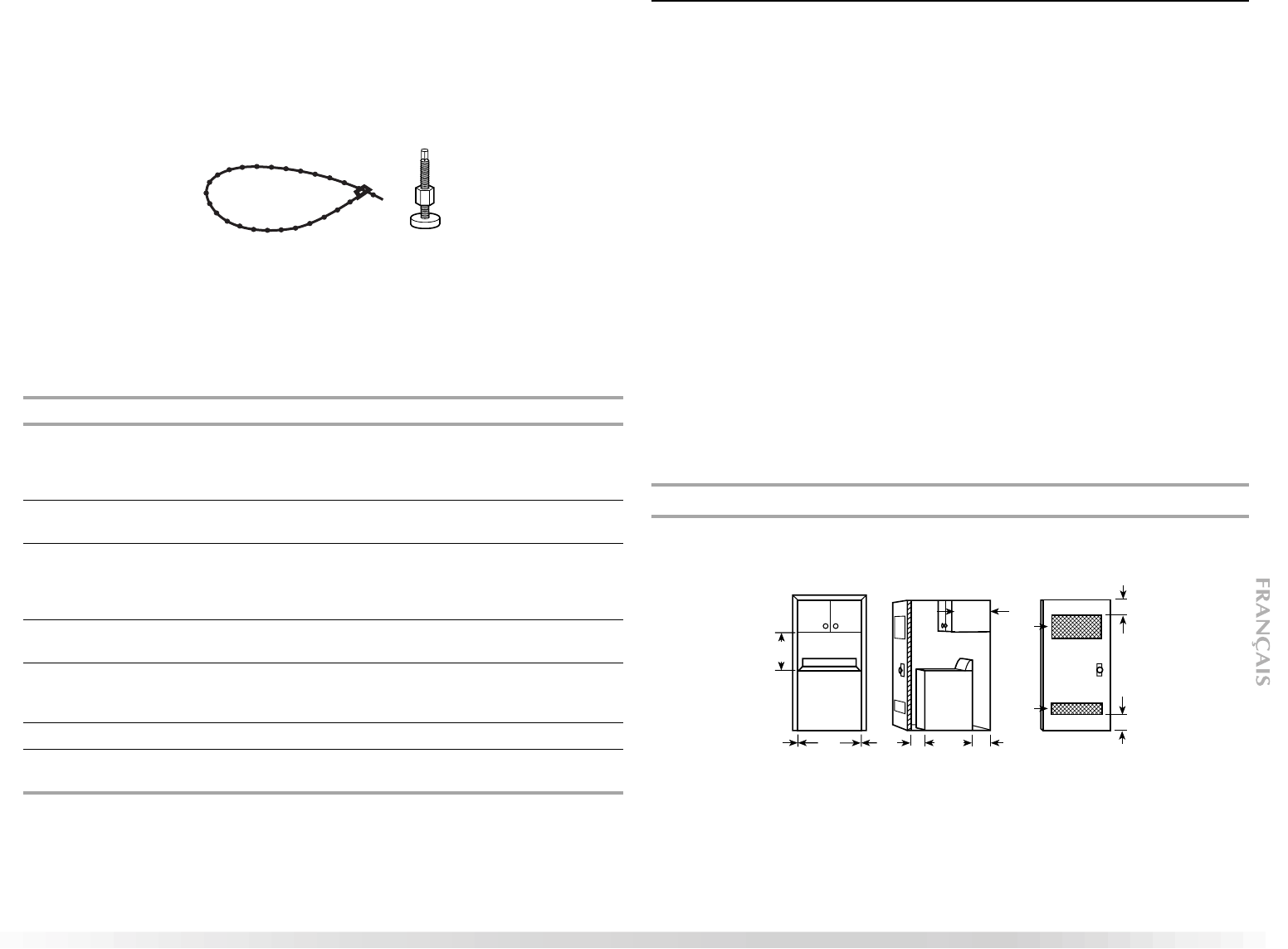

A. Attache de fixation perlée
B. Pieds de nivellement avant avec écrous (2)
Si vous avez : Vous devrez acheter :
Évier de buanderie ou
canalisation d’évacuation
rigide plus haut que
96" (2,4 m)
Système de pompage (si pas déjà installé)
Tuyau rigide de 1" (2,5 cm)
de diamètre
Adaptateur pour passer d’un tuyau rigide de 1¹⁄₄" (3,2 cm)
de diamètre à 1" (2,5 cm) de diamètre, pièce n
o
280130
Égout en hauteur Évier de buanderie standard de 20 gal. (76 L), hauteur
39" (99 cm) ou évier utilitaire, pompe de transfert et
raccords (disponibles chez un fournisseur local de
plomberie)
Drain de plancher Brise-vide (pièce n
o
280129); tuyau de vidange additionnel,
pièce n
o
3357090
Robinets d’eau trop
éloignés des tuyaux
d'alimentation
2 tuyaux d’alimentation plus longs :
6 pi (1,8 m) pièce n
o
76314,
10 pi (3 m) pièce n
o
350008
Tuyau de vidange trop court Ensemble de connexion, pièce n
o
280131
Canalisation d’évacuation
obstruée
Filtre de protection, pièce n
o
367031
A
B
A. Vue avant
B.Vue de profil
C.Porte de placard avec ouvertures d’aération
A
B
C
19"
(48,3 cm)
0"
(0 cm)
0"
(0 cm)
27"
(68,6 cm)
1"
(2,5 cm)
25½"
(64,8 cm)
4"
(10,2 cm)
14" max.
(35,6 cm)
3"
(7,6 cm)
3"
(7,6 cm)
24 po
(155 cm )
2
2
48 po
(310 cm )
2
2
