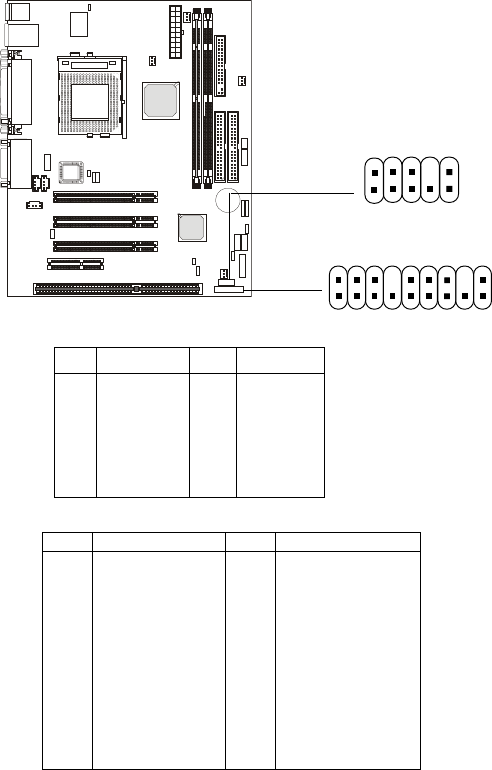

Front Panel Audio Connectors: JAU1 (Optional) & JAUDIO2
You can connect optional audio connectors to Front Panel Audio
Headers. JAUDIO2 is compliant to Intel Front Panel I/O Connectivity Design
Guide. As for JAU1, it is OPTIONAL.
JAU1
(Optional)
1
2
17
18
10
91
2
JAUDIO2
Pin Description Pin Description
1 MIC 2 GND
3 MICPWR 4 VCC5
5 FOUTR 6 RETR
7NC 8NC
9 FOUTL 10 RETL
JAUDIO2 Pin Definition
1 Active Line Out (R) 2 Active Line Out (L)
3 GND (ALO) 4 GND (ALO)
5 GND (+12) 6 GND (+12)
7 +12V (1A) 8 NC
9 MIC 10 GND (MIC)
11 Front Line Out (R) 12 Line Next (R)
13 Front Line Out (L) 14 Line Next (L)
15 GND (FLO) 16 NC
17 Line In (R) 18 Line In (L)
PIN PINDescription Description
JAU1 Pin Definition (Optional)
