Antenna Status Mode
This sequence of menus allows a user to do the following:

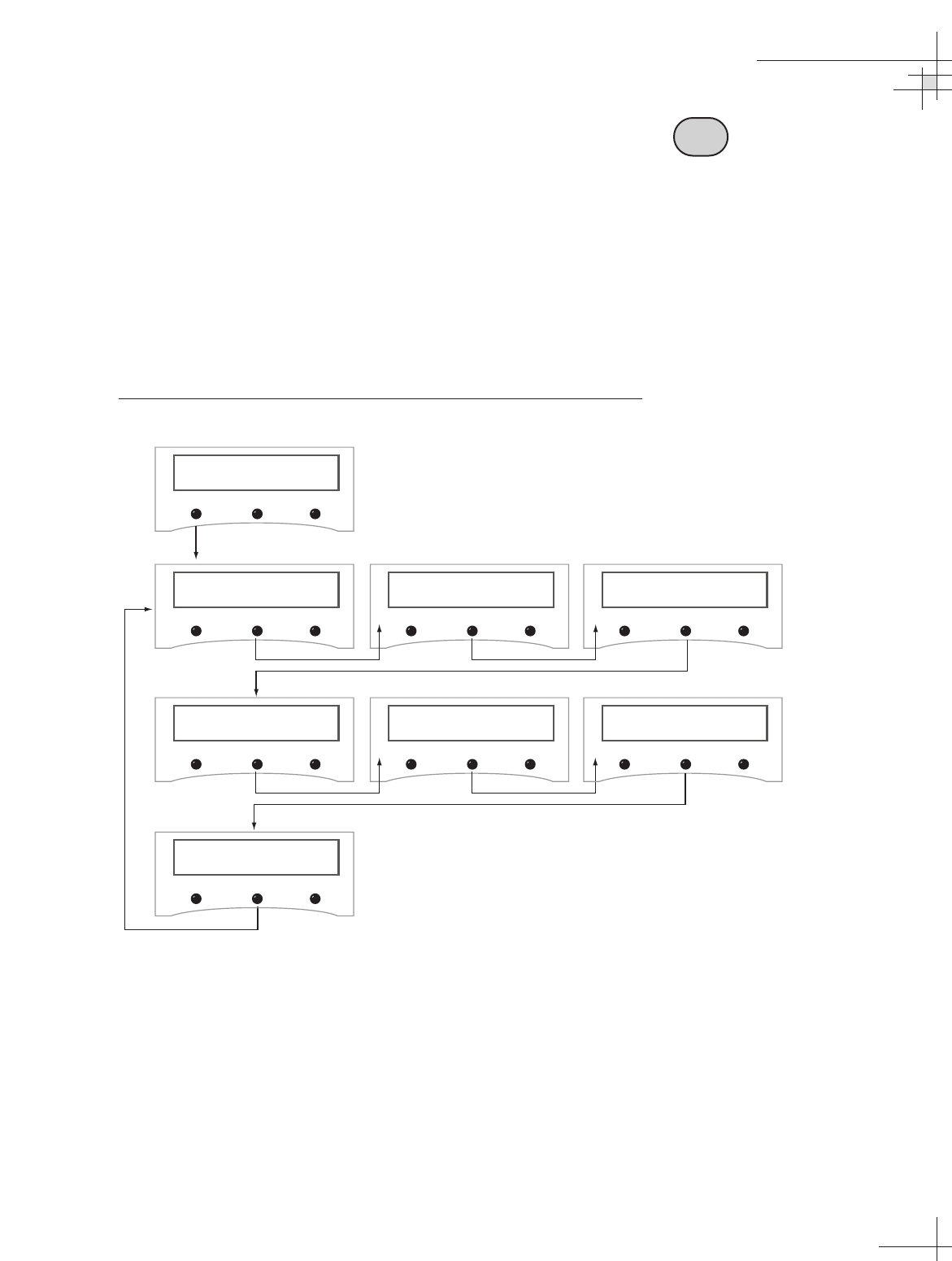

Figure 3-8
Antenna Status Mode Menu Sequence
Figure 3-9 on the next page details each of these functions.
Using the MCU Interface
54-0198
65
Get Antenna status?
Yes Next Return
Get system errors?
Yes Next Return
Get version?
Yes Next Return
Get serial number?
Yes Next Return
Get thres/sig level?
Yes Next Return
Get skew angle?
Yes Next Return
Get bit error rate?
Yes Next Return
Get State?
Yes Next Return
A
Scan for system errors
Access antenna type,
version, and serial
number information
Check signal/noise levels
View the skew angle
Display the bit error rate
Display the antenna’s
current state
