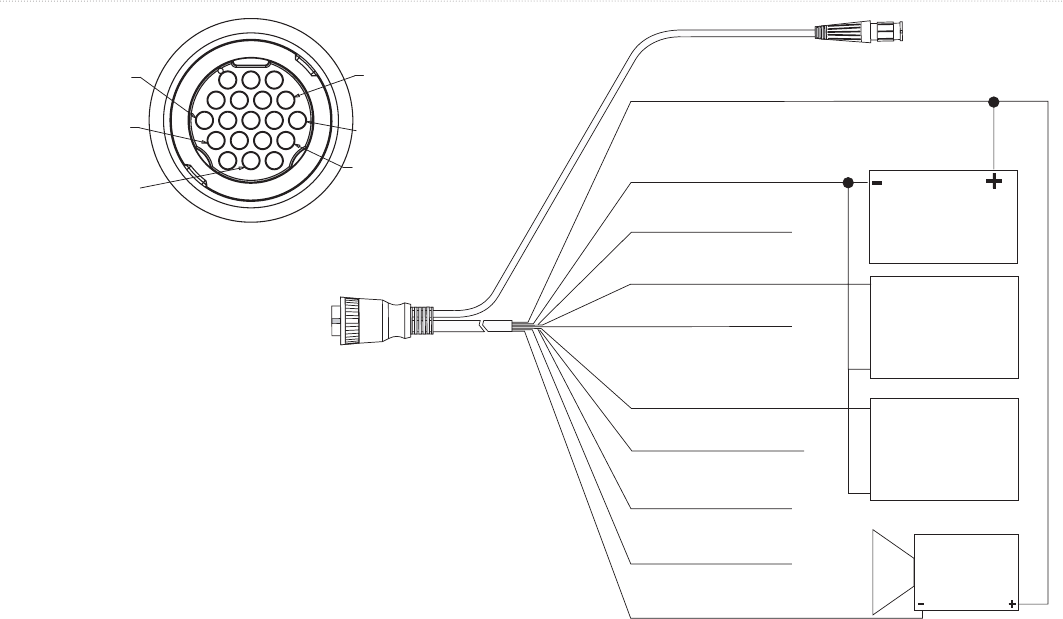

GPSMAP 400 series εγχειρίδιο κατόχου 4

Πηγή
τροφοδοσίας DC
Συσκευή NMEA
1
Συσκευή NMEA
2
RXD+
RXD-
RXD+
RXD-
(ΚΌΚΚΙΝΟ) +VDC
(ΜΑΎΡΟ) Γείωση
(ΠΟΡΤΟΚΑΛΙ) Αξεσουάρ ενεργοποιημένο
(ΜΠΛΕ) Έξοδος NMEA 1
(ΚΑΦΕ) Είσοδος NMEA 1
(ΓΚΡΙ) Έξοδος NMEA 2
(ΠΡΆΣΙΝΟ) CANet L
(ΛΕΥΚΌ) CANet H
(ΚΊΤΡΙΝΟ) Χαμηλή ειδοποίηση
(ΜΟΒ) Είσοδος NMEA 2
Διακόπτης
ειδοποιήσεων
Μέγ. ένταση
ρεύματος
συλλέκτη 100ma
Προς το αισθητήριο

PIN 8 – Μαύρο (Γείωση)
PIN 13 - Red (Θετικό DC)
PIN 7 – Κίτρινο (Ειδοποίηση)
PIN 12 - Λευκό (CANet H)
PIN 16 - Πράσινο (CANet L)
PIN 18 - Μπλε (Έξοδος NMEA)

