48 GPSMAP 400 series εγχειρίδιο κατόχου
Η μονάδα διαθέτει καλωδίωση που την συνδέει με την τροφοδοσία ισχύος
και με το αισθητήριο με μια εύκολη στην αφαίρεση σύνδεση και παρέχει
δυνατότητες διασύνδεσης για σύνδεση με άλλες εξωτερικές συσκευές.
Ο κωδικός χρώματος του διαγράμματος (δείτε σελίδα 49) υποδεικνύει τις
κατάλληλες συνδέσεις καλωδίωσης. Η ασφάλεια αντικατάστασης είναι
ασφάλεια AGC/ 3AG - 3 Amp. Εάν χρειάζεται να επεκτείνετε τα καλώδια
ισχύος, χρησιμοποιήστε καλώδιο 22 AWG. ΜΗΝ κόβετε το καλώδιο του
αισθητηρίου, καθώς αυτό ακυρώνει την εγγύησή σας. Μπορείτε επίσης να
συνδέσετε τη μονάδα απευθείας στη μπαταρία. Εάν το σκάφος σας διαθέτει
ηλεκτρικό σύστημα, ενδέχεται να μπορείτε να συνδέσετε τη μονάδα απευθείας
σε μια ελεύθερη υποδοχή στο κιβώτιο ασφαλειών. Εάν χρησιμοποιείτε το
κιβώτιο ασφαλειών του σκάφους, αφαιρέστε την υποδοχή συγκράτησης επί της
γραμμής της ασφάλειας που παρέχεται με τη μονάδα.
Η μέγιστη τάση εισόδου της μονάδας είναι 35 Volt DC.
Μην υπερβαίνετε αυτήν την τάση, καθώς αυτό ενδέχεται να προκαλέσει
ζημιά στη μονάδα και να ακυρώσει την εγγύησή σας.
Κατά τη διάρκεια μιας τυπικής εγκατάστασης,
χρησιμοποιείτε μόνο κόκκινα και μαύρα καλώδια. Τα υπόλοιπα
καλώδια δεν χρειάζεται να είναι συνδεδεμένα για την κανονική
λειτουργία της μονάδας. Για πληροφορίες σχετικά με σύνδεση σε
συσκευή συμβατή με NMEA ή CANet, δείτε τη σελίδα 50.
—
+

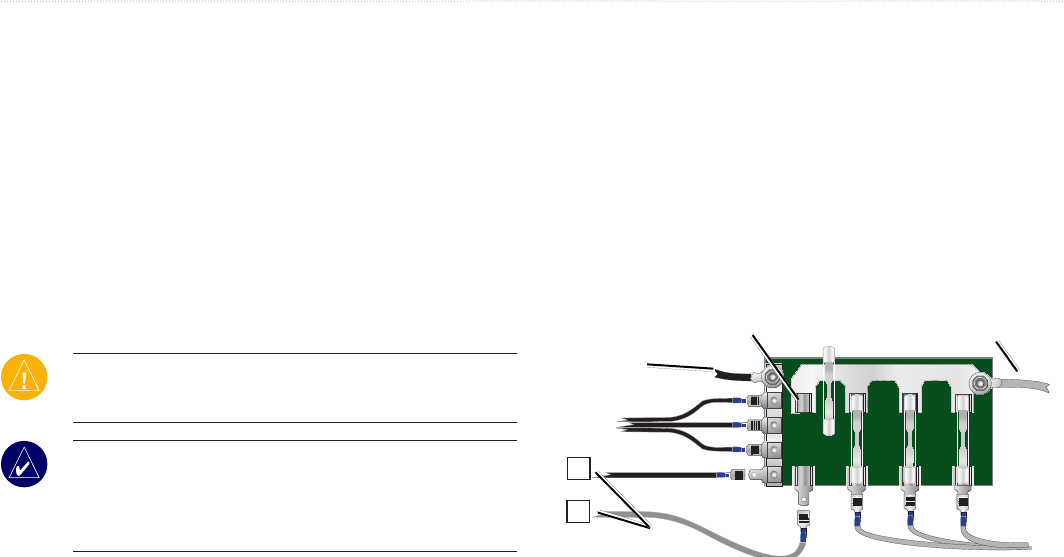

Προς την τροφοδοσία του
σκάφους των 0-3 Volt
Γείωση
σκάφους
Ασφάλεια
3-Amp
Προς τη μονάδα
Κιβώτιο ασφαλειών
