Instalación
103
801539 (SP)
© Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT

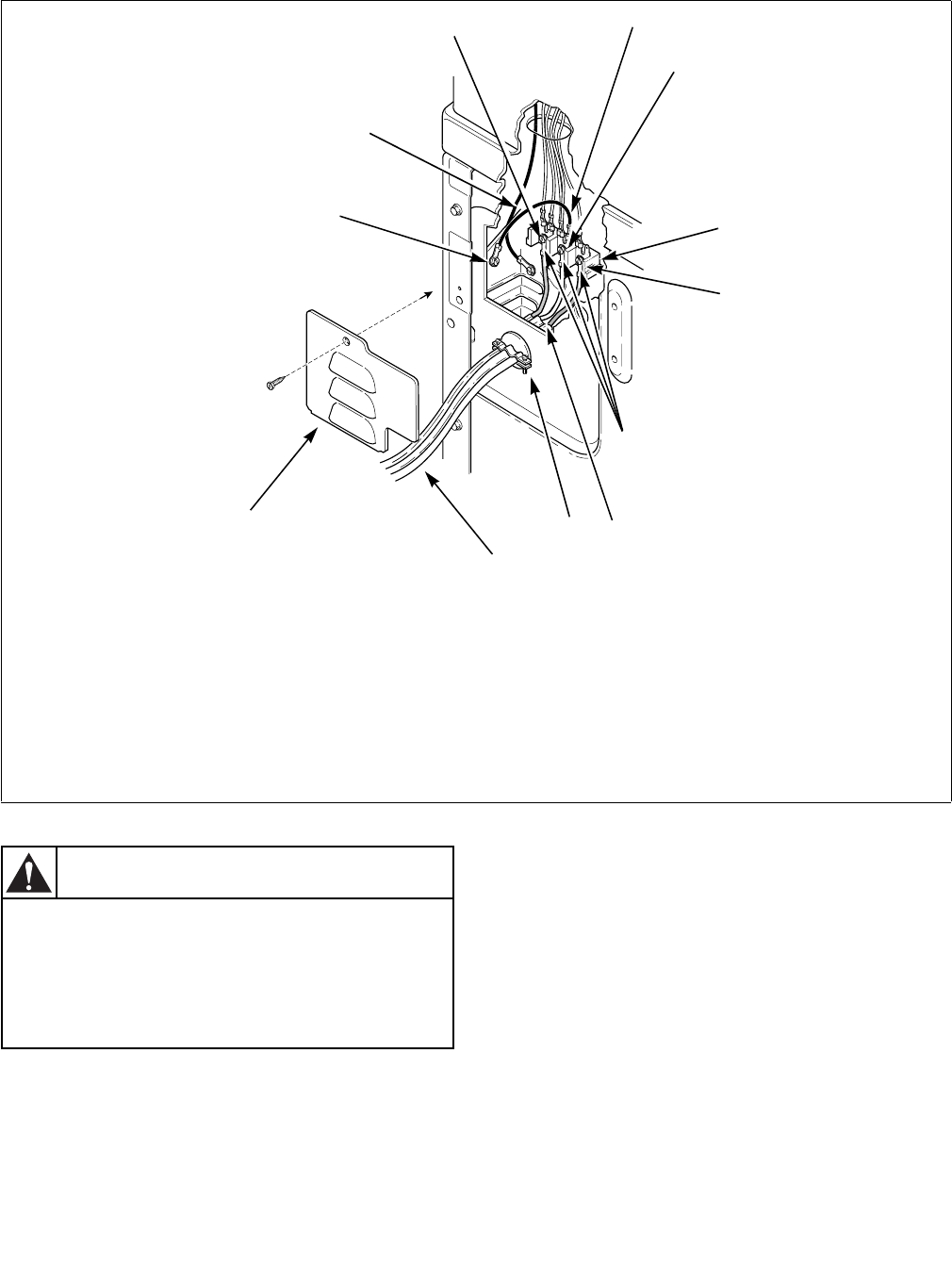

Conexión de tres conductores
Figura 26
D682I
1 Conexión “L1” 8 Protector contra tirones
(no se entrega con la secadora)
2 Conexión a tierra al conductor neutral
3 Conexión neutral 9 Cable de corriente o cableado directo
(tres conductores)
4 Bloque de conexiones
5 Conexión “L2” 10 Cubierta de acceso
6 Tornillos de cabeza hexagonal acanalada
(se envían dentro de la secadora)
11 Tornillo de conexión a tierra de la ménsula
del bloque de conexiones
7 Neutral (conductor blanco o central) 12 Conductor de conexión a tierra
12
1
2
3
4
5
6
7
8
9
10
11
Se muestra una secadora sin la cubierta de
acceso sólo con propósitos de ilustración.
Para reducir el riesgo de sufrir una
descarga eléctrica, NUNCA use la unidad
de secadoras sin las cubiertas de acceso.
W150S
ADVERTENCIA
