Installation de votre sèche-linge _15

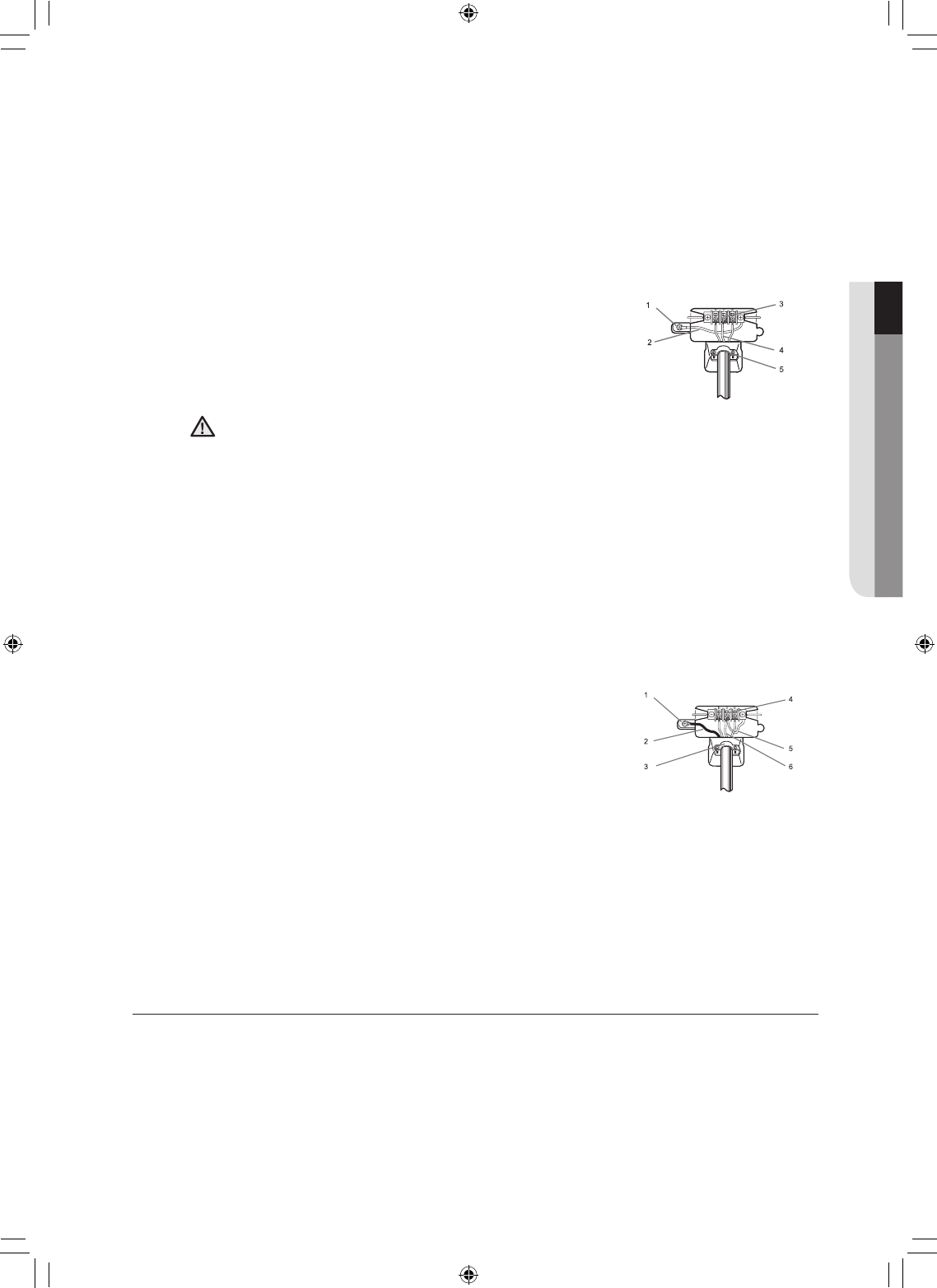

Branchements à 3FILS
1. Desserrez ou retirez la vis centrale du bornier.
2. Reliez le fil neutre (blanc ou central) du cordon d’alimentation à la borne à vis argentée du
bornier. Serrez la vis.
3. Reliez les autres fils aux bornes à vis extérieures. Serrez les vis.
4. Serrez les vis de décharge de traction.
5. Insérez la languette du cache du bornier dans la fente située sur le panneau arrière du sèche-linge.
Maintenez le cache en place à l’aide d’une vis de maintien.
1. Connecteur de terre externe
2. Fil de terre neutre (vert/jaune)
3. Vis centrale argentée du bornier
4. Fil neutre (blanc ou central)
5. système anti-traction homologué UL de 1,9 cm
Lors de la conversion d’un système électrique à 4 fils en
système électrique à3 fils, la bande de mise à la terre doit être rebranchée sur le support du
bornier pour mettre le châssis du sèche-linge à la terre sur le conducteur neutre.
Branchements à 4 FILS
1. Retirez la vis centrale du bornier.
2. Reliez le fil de terre (vert ou sans habillage) du cordon d’alimentation sur le conducteur à vis
de terre externe.
3. Branchez le fil neutre (blanc ou central) du cordon d’alimentation et le fil de terre de l’appareil
(vert à rayures jaunes) sous la vis centrale du bornier.
4. Reliez les autres fils aux bornes à vis extérieures. Serrez les vis.
5. Serrez les vis de décharge de traction.
6. Insérez la languette du cache du bornier dans la fente située sur le panneau arrière du sèche-linge.
Maintenez le cache en place à l’aide d’une vis de maintien.
1. Connecteur de terre externe
2. Fil vert ou en cuivre nu du cordon d’alimentation
3. 1,9 cm Homologation UL système anti-traction
4. Vis centrale argentée du bornier
5. Fil de terre (vert/jaune)
6. Fil neutre (blanc ou central)
6. Contrôlez le sèche-linge avec un niveau et procédez aux ajustements requis pour régler les pieds.
7. Profitez-en pour vérifier que tous les raccords de gaz (sur les versions au gaz), d’évacuation et
électriques sont terminés. Branchez le sèche-linge et vérifiez son fonctionnement à l’aide de la liste de
contrôles ci-après.
8. (MODELES AU GAZ UNIQUEMENT)
Le brûleur peut ne pas s’allumer si de l’air est présent dans la conduite de gaz. Faites fonctionner votre
sèche-linge à chaud pour purger la conduite. Si le gaz ne s’allume pas un délai de 5minutes, éteignez le
sèche-linge et attendez pendant 5 minutes. Assurez-vous que l’alimentation en gaz de votre sèche-linge
est ouverte. Pour vérifier l’allumage du gaz, contrôlez l’émission de chaleur au niveau de l’évacuation.
LISTE DE CONTRÔLES FINAUX
Le sèche-linge est branché sur une prise électrique et correctement relié à la terre.
Le système de gaines d’évacuation est installé et les joints sont maintenus par du ruban.
AUCUN conduit flexible en plastique N’est utilisé.
Le matériel d’évacuation est conçu en métal rigide ou en métal flexible aux parois rigides.
Le sèche-linge est mis à niveau et ses pieds sont bien stables au sol.
Modèles au gaz : l’arrivée de gaz est ouverte et aucune fuite de gaz n’est détectée.
Allumez votre sèche-linge pour vérifier qu’il fonctionne bien, puis éteignez-le.
01 Installation de votre sèche-linge
AVERTISSEMENT
BED70W-02486B_CFR.indd 15 2008-01-09 ¿ÀÈÄ 6:52:04
