Déterminer l'itinéraire d'acheminement du conduit
Choisir l'itinéraire d'acheminement vers l'extérieur qui sera le plus direct et le plus
rectiligne.
Planifier l'installation pour introduire le nombre minimal de coudes et de changements
de direction.
Si des coudes ou des changements de direction sont utilisés, prévoir autant d'espace que
possible.
Plier le conduit graduellement pour éviter de le déformer.
Utiliser le moins possible de changements de direction à 90°.
Déterminer la longueur du conduit et les coudes nécessaires pour la meilleure
performance de séchage
Utiliser le tableau des systèmes d'évacuation ci-dessous pour déterminer le type de
matériel à utiliser pour le conduit et les combinaisons de clapet acceptables.
REMARQUE : Ne pas utiliser un conduit de longueur supérieure à la valeur spécifiée dans
le tableau des systèmes d'évacuation. Si la longueur du circuit est supérieure à la valeur
spécifiée dans le tableau, on observera :
Une réduction de la longévité de la sécheuse.
Une réduction du rendement, avec temps de séchage plus longs et une plus grande
consommation d'énergie.
Le tableau des systèmes d'évacuation fournit les exigences d'évacuation qui vous aideront à
atteindre la meilleure performance de séchage.
Tableau des systèmes d'évacuation
INSTALLATION DU SYSTÈME D’ÉVACUATION
1. Installer le clapet d’évacuation. Utiliser du composé de calfeutrage pour sceller
l’ouverture murale à l’extérieur autour du clapet d’évacuation.
2. Raccorder le conduit d’évacuation au clapet. Le conduit doit être inséré à l’intérieur du
clapet. Fixer ensemble le conduit et le clapet avec une bride de 4" (10,2 cm).
3. Acheminer le conduit d’évacuation jusqu’à l’emplacement de la sécheuse. Utiliser
l’itinéraire le plus rectiligne possible. Voir “Déterminer l'itinéraire d'acheminement du
conduit” dans “Planification du système d'évacuation”. Éviter les changements de
direction à 90º.
Utiliser des brides pour sceller tous les joints. Ne pas utiliser de ruban
adhésif pour conduit, des vis ou autres dispositifs de fixation qui se prolongent à l’intérieur
du conduit pour fixer celui-ci.
INSTALLATION DES PIEDS DE NIVELLEMENT

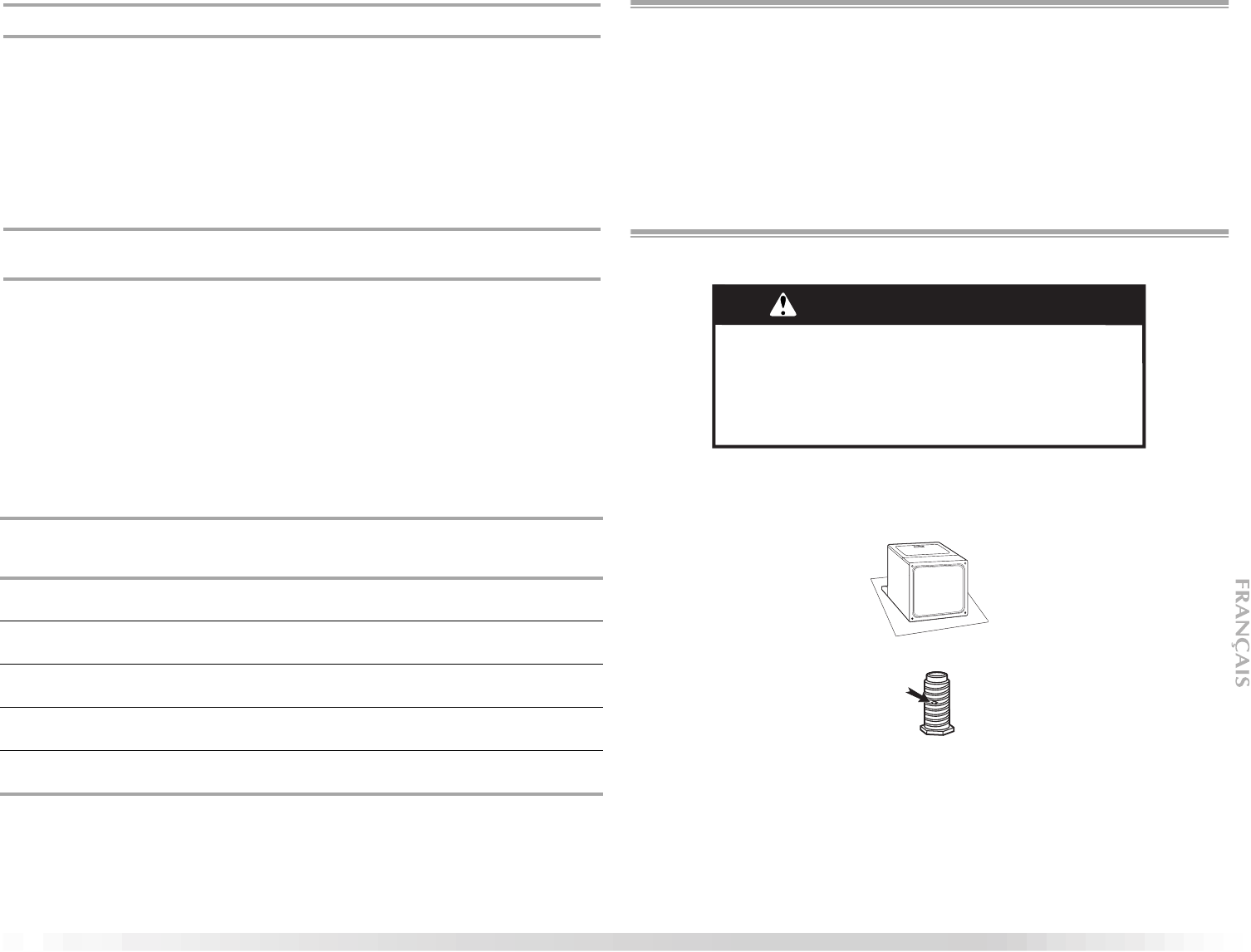

1. Pour protéger le sol, utiliser un grand morceau de l’emballage en carton de la sécheuse.
Placer le carton sous le bord arrière de la sécheuse.
2. Saisir fermement la sécheuse par la caisse (ni par le dessus ni par le panneau de
commande). Déposer délicatement la sécheuse sur le carton. Voir l’illustration.
3. Examiner les pieds de nivellement. Trouver le symbole de repérage (losange).
4. Engager manuellement les vis des pieds dans les trous. Utiliser une clé à molette pour
visser les pieds jusqu'à ce que le symbole de repérage (losange) ne soit plus visible.
5. Placer une cornière de carton provenant de l’emballage de la sécheuse sous chacun des
2 coins arrière de la sécheuse. Redresser la sécheuse. Faire glisser la sécheuse sur les
cornières près de son emplacement définitif. Laisser suffisamment d’espace pour
connecter le conduit d’évacuation.
Nombre de change-
ments de direction à
90° ou coudes
Ty pe d e
conduit
Clapets de type
boîte ou à
persiennes
Clapets inclinés
0 Métallique rigide
Métallique souple
64 pi (20 m)
36 pi (11 m)
58 pi (17,7 m)
28 pi (8,5 m)
1 Métallique rigide
Métallique souple
54 pi (16,5 m)
31 pi (9,4 m)
48 pi (14,6 m)
23 pi (7 m)
2 Métallique rigide
Métallique souple
44 pi (13,4 m)
27 pi (8,2 m)
38 pi (11,6 m)
19 pi (5,8 m)
3 Métallique rigide
Métallique souple
35 pi (10,7 m)
25 pi (7,6 m)
29 pi (8,8 m)
17 pi (5,2 m)
4 Métallique rigide
Métallique souple
27 pi (8,2 m)
23 pi (7 m)
21 pi (6,4 m)
15 pi (4,6 m)
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer la sécheuse.
Le non-respect de cette instruction peut causer
une blessure au dos ou dautre blessure.
