Instalación
802734 (SP)
14
Paso 6: Saque los manguitos de
amortiguador y el tirante sujetador
Retire el panel de acceso delantero quitando los dos
tornillos de la parte inferior del panel.
Retire los cinco pernos y arandelas de seguridad de la
abrazadera de envío con una llave de 9/16 de pulg. y
retire la abrazadera. Consulte la Figura 10. Uno está
sujetando la abrazadera al peso. Retire este perno
primero. Hay cuatro pernos ubicados en la base de la
lavadora. A continuación retire los dos pernos
delanteros y después los dos traseros. Retire los cuatro
manguitos de amortiguador tirando de la cuerda
amarilla. Retire la etiqueta del lado delantero del panel
de acceso delantero o de la abrazadera de envío y
colóquela en la parte posterior del panel de acceso
delantero para referencia futura.
NOTA: El tirante sujetador, pernos, arandelas y
manguitos de amortiguador DEBEN conservarse y
volver a instalarse si fuera necesario desplazar la
lavadora una distancia mayor de 4 pies
(1,2 metros). Consulte la sección de Mantenimiento
del usuario para ver las instrucciones. No levante o
transporte la lavadora por el frente o sin haber
instalado previamente los materiales de transporte.
Guarde los materiales de transporte in la bolsa provista
en la bolsa de accesorios. Conserve los materiales para
usarlos cuando haya que desplazar la lavadora.
Vuelva a instalar el panel de acceso frontal.
IMPORTANTE: NO incline la lavadora más de
6 pulgadas (152,4 mm) en ninguna dirección una
vez que la abrazadera de envío haya sido retirada.
Los amortiguadores podrían separarse y dañar la
máquina. Para nivelación, la lavadora puede
inclinarse un máximo de 6 pulgadas (152,4 mm) en
cualquier dirección.

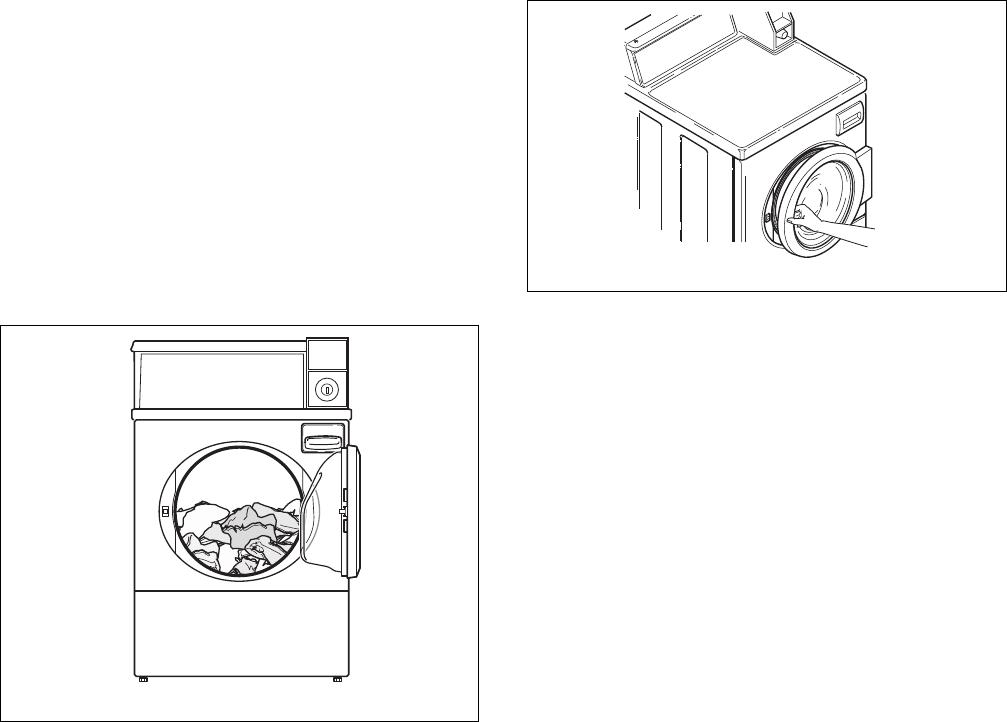

Figura 10
Paso 7: Limpie el interior del tambor de la
lavadora
Antes de usar la lavadora por primera vez, limpie el
tambor de lavado con un paño húmedo utilizando un
limpiador para todo uso o una solución de detergente y
agua para eliminar la suciedad acumulada durante el
transporte.
Figura 11
FLW2124N
1 Manguitos de amortiguador
2 Montaje del motor
3 Extremo en forma de gancho del tirante sujetador
4 Pernos y arandelas de seguridad
FLW2126N
FLW2124N
2
1
4
3
FLW2126N
