Parte posterior del DVD o STB
Como conectar:
1. Encienda el televisor presione el botón INPUT en el mando a distancia para ver el menú INPUT SELECT, use
5/6 para seleccionar Component1 (o seleccionar Component2 si se usa la interfaz Component2) y luego
presione OK para confirmar.
2. Encienda su reproductor DVD o STB y póngalo en marcha.
Para reproducir DVD (o STB)
Conecte el cable de video entre los conectores de entrada Y, Pb, Pr en la unidad y los conectores de salida Y, P, Pr
en el DVD (o STB). Los conectores de color componentes tienen luminancia y señal separada de color.
Conecte el cable de audio entre el conector de entrada de AUDIO en la unida y los conectores de salida de AUDIO
en el DVD (o STB)
Conexiones (continuación)
WW
RR
GG
BB
Blanco (audio L)
Rojo (audio R, Pr)
Verde (Y)
Azul (Pb)

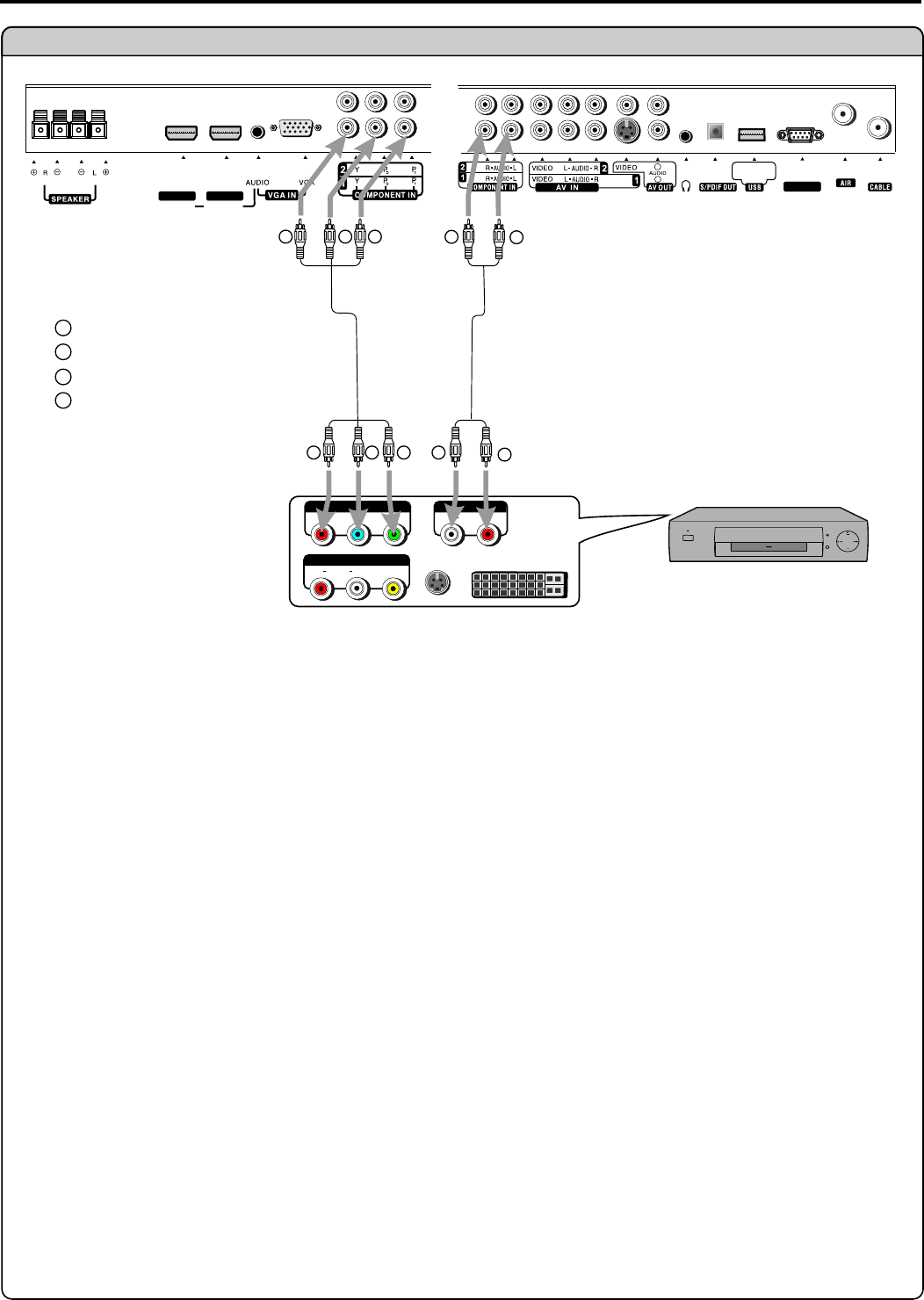

Conecte un reproductor de DVD o caja de cable
Reproductor de DVD, STB, etc.
Cable
de audio
Cable
de video
-
S VIDEO
AV OUT
R L VIDEO
AUDIO
DVI
AUDIOCOMPONENT
WW
RR
L R
AUDIO
P
b
P
r
Y
RRGG BB
RRGG BB
RR
WW
HDMI 1
DVI 2 IN
DVI 1 IN
HDMI 2
S-VIDEO
for software
update only
L
R
RS-232
ViewSonic N4280p
