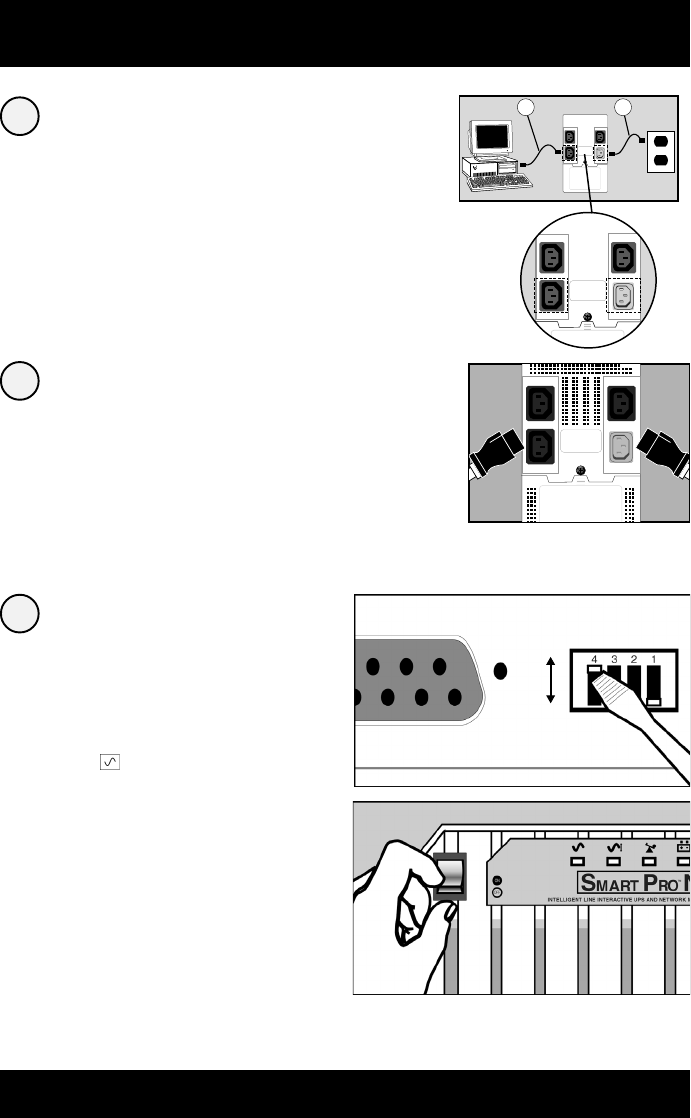

Schnelle Installation
Schließen Sie die USV an eine
elektrische Steckdose und einen
Computer an die USV an.
• Ziehen Sie das Netzkabel des Computers aus der
Schuko-Steckdose und aus dem Netzanschluss des
Computers.
• Verbinden Sie die Buchse des Computerkabels (B) mit
dem Netzanschluss der USV. Verbinden Sie den Stecker
des Computerkabels (B) mit der Schuko-Steckdose.
• Verbinden Sie die Buchse des Netzkabels der USV (A)
mit dem Netzanschluss des Computers. Verbinden Sie
den Stecker des USV-Kabels mit einer
Ausgangssteckbuc hse der USV.
Schließen Sie weitere Computer
und Geräte an die USV an.
• Die USV unterstützt nur Computergeräte. Das
Anschließen von Haushaltsgeräten, Laserdruckern oder
Überspannungsschutzeinrichtungen verursacht eine
Überlastung der USV.
• Tripp Lite liefert Kabel und Steckbuchsenadapter für die
meisten Steckdosenkonfigurationen. Wenn eine
Neuverdrahtung erforderlich ist, beziehen Sie sich bitte
auf das Leiter-Farbcodierungsdiagramm im Abschnitt
Technische Daten.
Schalten Sie die USV EIN.
• Stellen Sie den
Systemaktivierungsschalter (DIP-
Schalter Nr. 4 an der Rückseite) auf die
Position „ENABLE“ (OBEN) ein.
(Siehe Abbildung 1)
Dieser Schalter aktiviert das
Batterieladegerät und den Mikroprozessor.
Die „ “-Leuchte blinkt, bis der „EIN“-
Modus mit dem EIN-/Bereitschafts-Schalter
aktiviert wird.
• Betätigen Sie den EIN-/Bereitschafts-
Tastschalter (USV-Vorderseite), um den
EIN-Modus zu aktivieren und die USV-
Steckbuchsen mit Strom zu versorgen.
(Siehe Abbildung 2)
2
1
A B
SEE MANUAL
3
Abbildung 2
Abbildung 1
DIP-Schalten
(Nr. 4 an der Rücksite)
OBEN
UNTEN
DB9 Portanschluss (optional) siehe nächste Seite…
