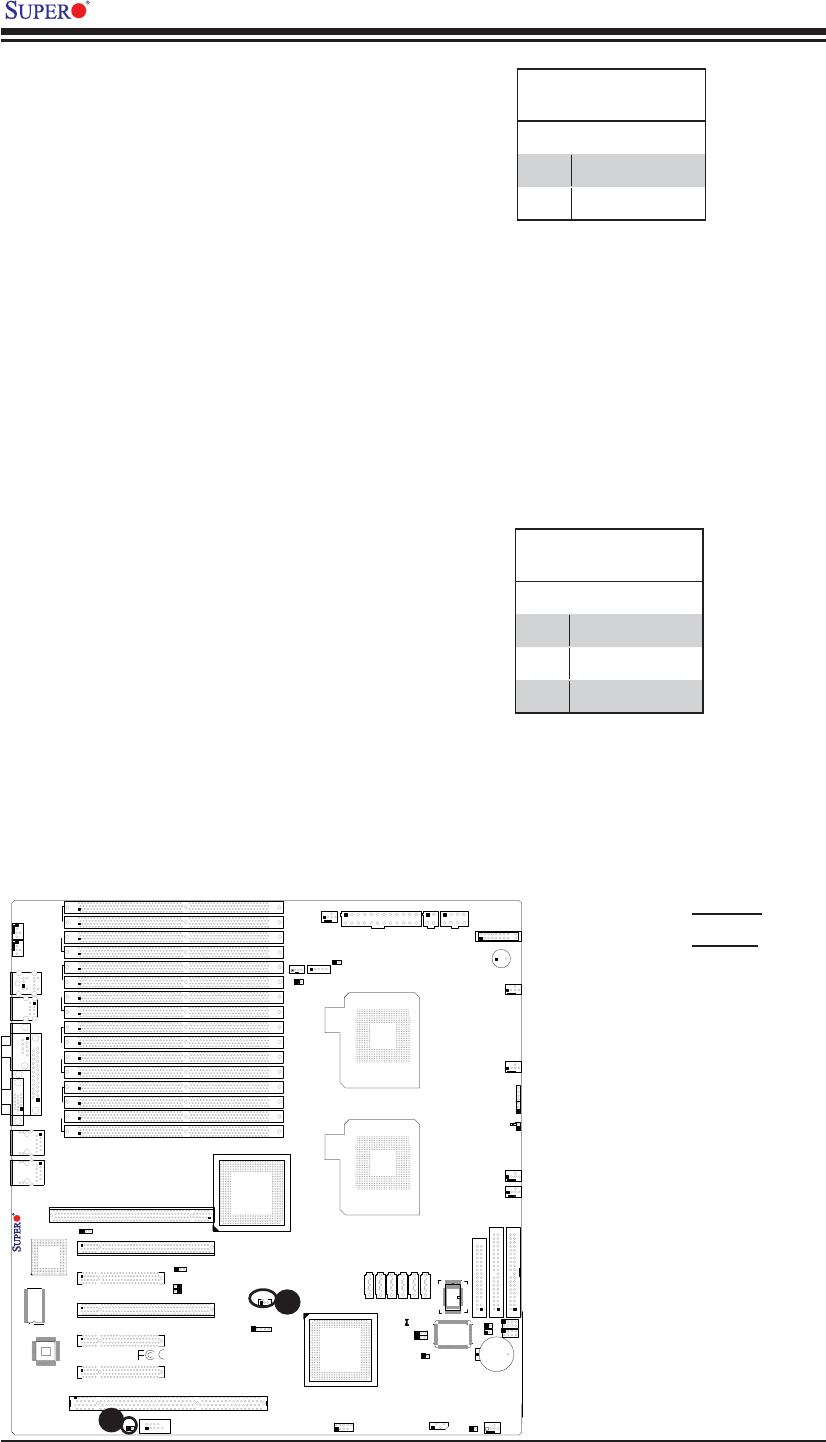

Wake-On-Ring
The Wake-On-Ring header is des-
ignated JWOR1. This feature allows
your computer to "wake up" when re-
ceiving an incoming call to the modem
when the system is in suspend mode.
See the table on the right for pin de ni-
tions. You must have a Wake-On-Ring
card and cable to use this feature.
Wake-On-LAN
The Wake-On-LAN header is located
at JWOL1 on the motherboard. See
the table on the right for pin de ni-
tions. (You must also have a LAN card
with a Wake-On-LAN connector and
cable to use this feature.)
Wake-On-Ring
Pin De nitions (WOR)
Pin# De nition
1 Ground
2 Wake-up
Wake-On-LAN
Pin De nitions (WOL)
Pin# De nition
1 +5V Standby
2 Ground
3 Wake-up
A
B
A. WOR
B. WOL
