68

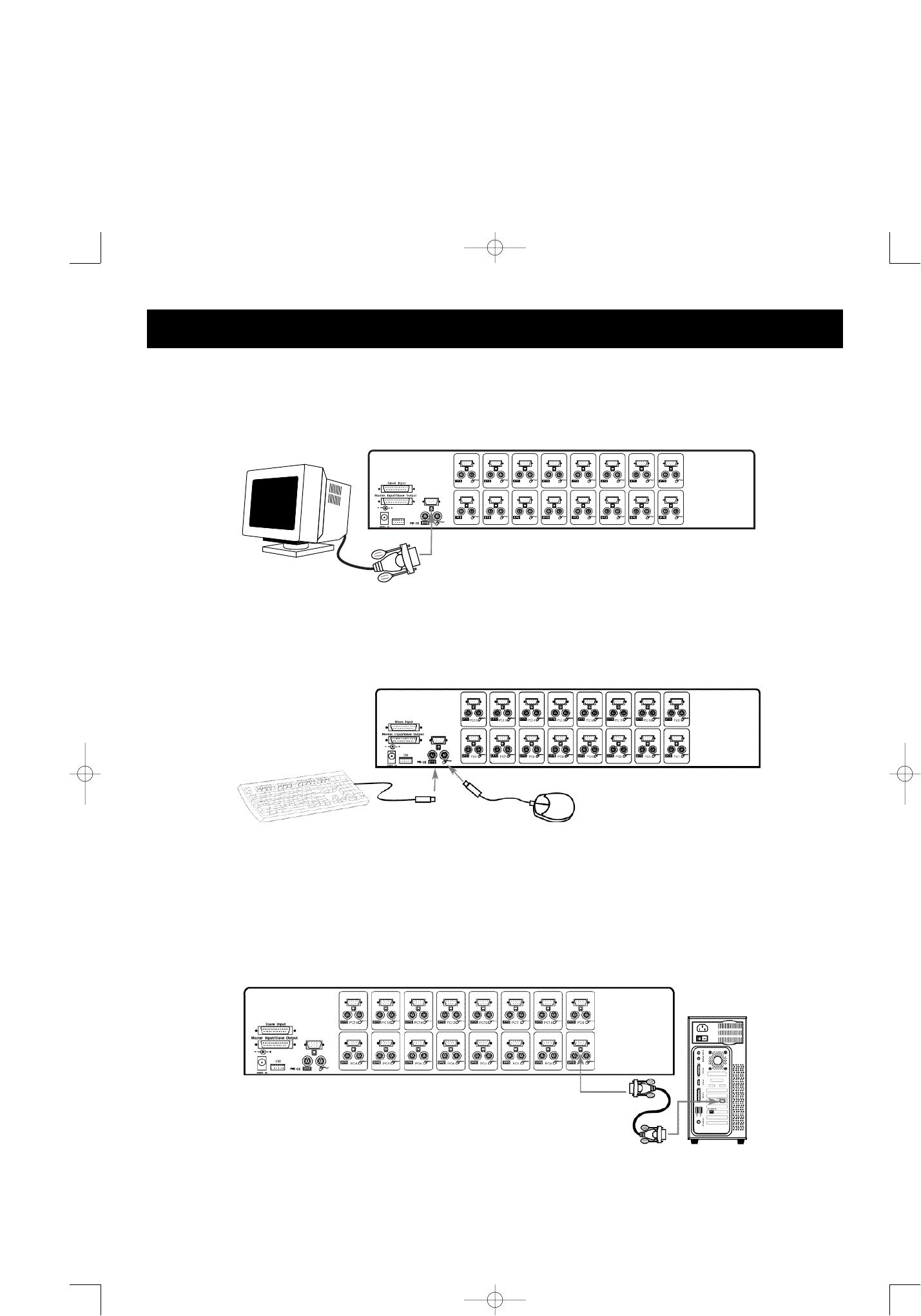

4. Conecte o teclado e mouse ao OmniView
PRO. Se você tiver um teclado do estilo AT, será necessário
um adaptador AT-PS/2 (Peça No. F2N017p da Belkin).
5. Conecte o primeiro cabo VGA do computador ao OmniView
PRO. Utilizando o cabo VGA (Peça No.
F2N025pXX-T ou A3H981pXX da Belkin), conecte a extremidade macho do cabo à porta VGA no
computador, e a extremidade fêmea à porta VGA PC1 na parte posterior do OmniView
PRO.
Instalação de Hardware (continuação)
3. Conecte o monitor ao OmniView
PRO. Utilizando o cabo conectado, ou aquele que veio incluído com
o monitor, conecte-o à porta HDDB15 fêmea na parte posterior do OmniView
PRO. Esta peça é
rotulada com o símbolo do monitor na seção CONSOLE
SW
PC16
PC8
PC15
PC7
PC14
PC6
PC13
PC5
PC12
PC4
PC11
PC3
PC10
PC2
PC9
PC1
Visão posterior do OmniView
PRO
Visão posterior do OmniView
PRO
Teclado estilo PS/2
Mouse PS/2
Parte posterior do OmniView
PRO
F3H981pXX-T
ou
F2N025pXX-T
Parte posterior
do PC
