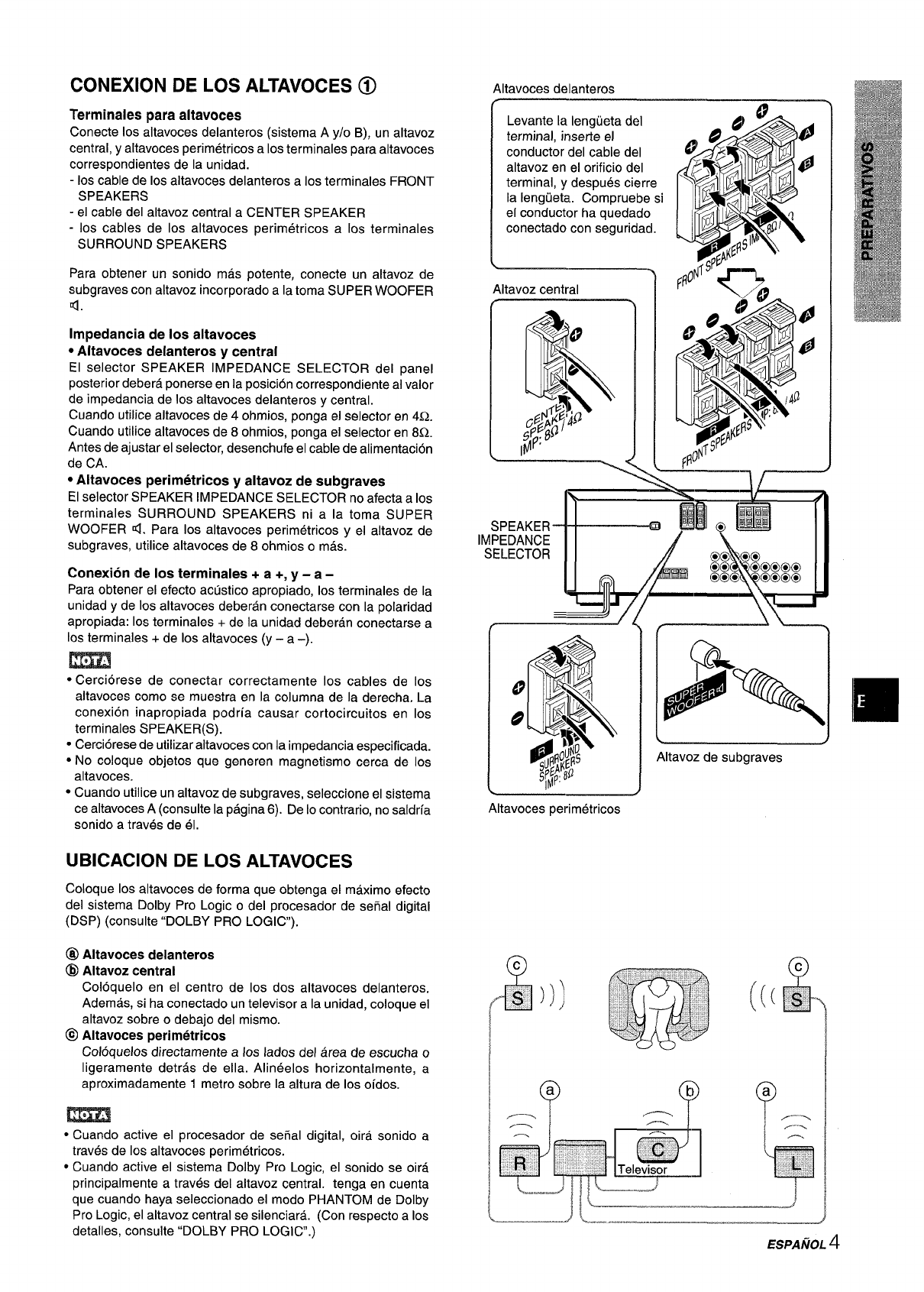

CONEXION DE LOS ALTAVOCES @)
Terminals para altavoces
Conecte Ios altavoces delanteros (sistema A y/o B), un altavoz
central, y altavoces perimetricos a 10sterminals para altavoces
correspondientes de la unidad.
- Ios cable de Ios altavoces delanteros a Ios terminals FRONT
SPEAKERS
- el cable del altavoz central a CENTER SPEAKER
- Ios cables de Ios altavoces perimetricos a Ios terminals
SURROUND SPEAKERS
Para obtener un sonido mas potente, conecte un altavoz de
subgraves con altavoz incorporado a la toma SUPER WOOFER
Q.
Impedancia de Ios altavoces
● Altavoces de[anteros y central
El selector SPEAKER IMPEDANCE SELECTOR del panel
posterior debera ponerse en la position correspondiente al valor
de impedancia de Ios altavoces delanteros y central.
Cuando utilice altavoces de 4 ohmios, ponga el selector en 4!2
Cuando utilice altavoces de 8 ohmios, ponga el selector en 8Q.
Antes de ajustar el selector, desenchufe el cable de alimentacion
de CA.
● Altavoces perimetricos y altavoz de subgraves
El selector SPEAKER IMPEDANCE SELECTOR no afecta a Ios
terminals SURROUND SPEAKERS ni a la toma SUPER
WOOFER 4. Para Ios altavoces perimetricos y el altavoz de
subgraves, utilice altavoces de 8 ohmios o mas.
Conexion de 10s terminals + a +, y - a -
Para obtener el efecto acustico apropiado, Ios terminals de la
unidad y de Ios altavoces deberan conectarse con la polaridad
apropiada: Ios terminals + de la unidad deberzin conectarse a
Ios terminals+ de Ios altavoces (y - a -).
m
● Cerciorese de conectar correctamente Ios cables de Ios
altavoces como se muestra en la columns de la derecha, La
conexion inapropiada podria causar cortocircuitos en Ios
terminals SPEAKER(S).
“ Cerciorese de utilizar altavoces con la impedancia especificada.
c No co!oque objetos que generen magnetism cerca de Ios
altavoces.
● Cuando utilice un altavoz de subgraves, seleccione el sistema
ce altavoces A (consulte la pagina 6). De 10contrario, no saldria
sonido a traves de 61.
UBICACION DE LOS ALTAVOCES
Coloque Ios altavoces de forma que obtenga el maximo efecto
del sistema Dolby Pro Logic o del procesador de sefial digital
(DSP) (consulte “DOLBY PRO LOGIC).
@ Altavoces delanteros
@ Altavoz central
Coloquelo en el centro de Ios dos altavoces delanteros.
Ademas, si ha conectado un televisor a la unidad, coloque el
altavoz sobre o debajo del mismo.
@ Altavoces perimetricos
Coloquelos directamente a [OSIados del area de escucha o
Iigeramente detras de ells. Alineelos horizontalmente, a
aproximadamente 1 metro sobre la altura de Ios oidos.
m
● Cuando active el procesador de sehal digital, oira sonido a
traves de Ios altavoces perimetricos.
● Cuando active el sistema Dolby Pro Logic, el sonido se oira
principalmente a traves del altavoz central. tenga en cuenta
que cuando haya seleccionado el modo PHANTOM de Dolby
Pro Logic, el altavoz central se silenciara. (Con respecto a Ios
detalles, consulte “DOLBY PRO LOGIC.)
Altavoces delanteros
Levante la Iengueta del
terminal, inserte el
conductor del cable del
altavoz en el orificio del
terminal, y despues cierre
la Iengtieta. Compruebe si
el conductor ha quedado
conectado con seguridad.
Wavoz central
r-
>
.—.
——J
/
{
o
0
\\
Altavoz de subgraves
Altavoces perimetricos
Q
b
Q
a
ESPAIiiOLd
