installation du sèche-linge _17
Branchements à 3 FILS
1. Desserrez ou retirez la vis centrale du bornier.
2. Reliez le fil neutre (blanc ou central) du cordon d’alimentation à la borne à vis argentée
centrale du bornier. Serrez la vis.
3. Reliez les autres fils aux bornes à vis extérieures. Serrez les vis.
4. Serrez les vis de décharge de tension.
5. Insérez la languette du cache du bornier dans la fente située sur le panneau arrière du sèche-
linge.
Maintenez le cache en place à l’aide d’une vis.

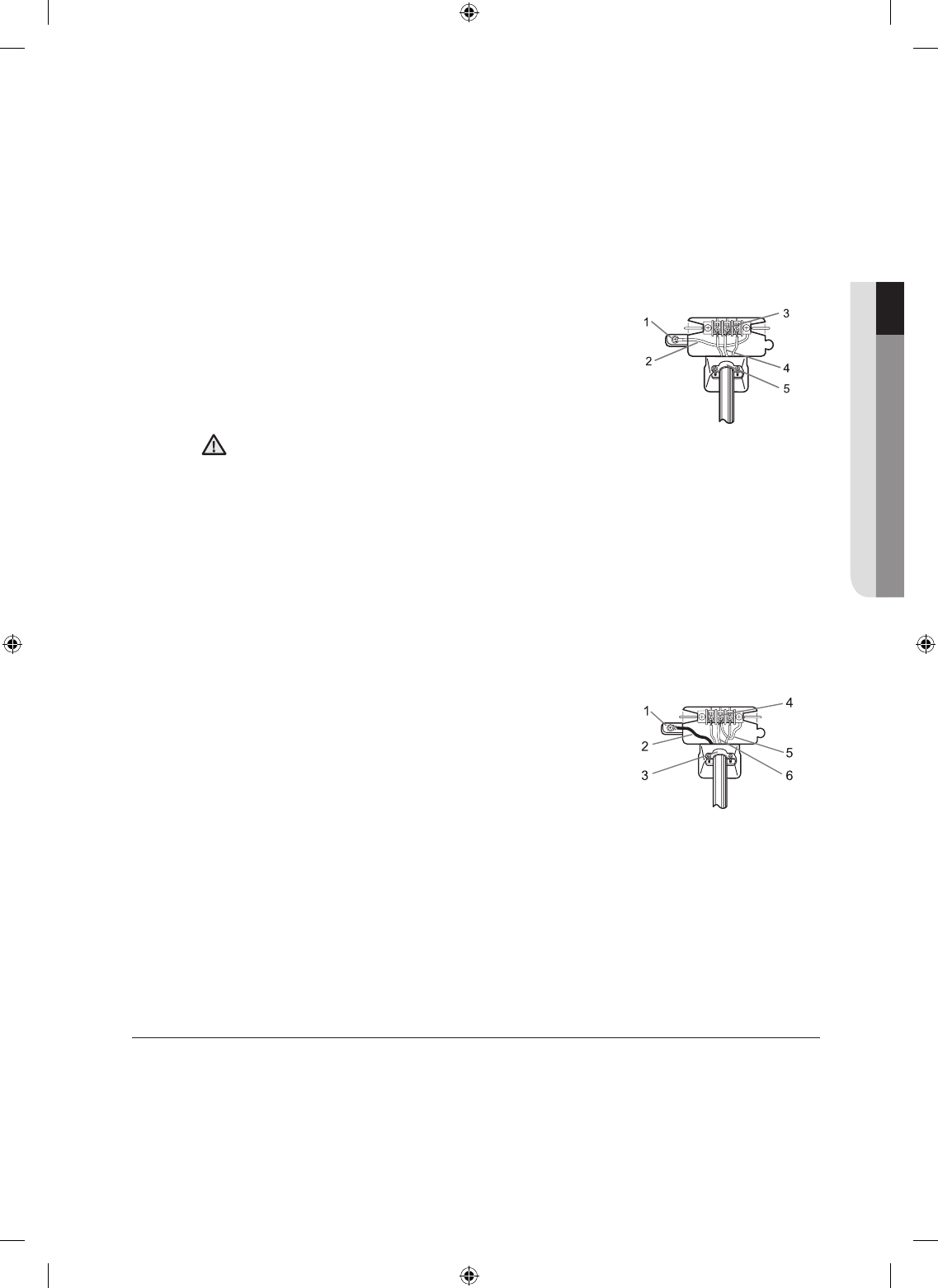

1. Connecteur de terre externe
2. Fil de terre neutre (vert/jaune)
3. Vis centrale argentée du bornier
4. Fil neutre (blanc ou central)
5. Réducteur de tension 3/4”(1,9 cm) homologué UL
Lors de la conversion d’un système électrique à 4fils en système électrique à 3fils, le
conducteur de terre doit être rebranché sur le support du bornier, pour mettre le châssis du
sèche-linge à la terre sur le conducteur neutre.
Branchements à 4 FILS
1. Retirez la vis centrale du bornier.
2. Reliez le fil de terre (vert ou sans habillage) du cordon d’alimentation au conducteur à vis de
terre externe.
3. Branchez le fil neutre (blanc ou central) du cordon d’alimentation et le fil de terre de l’appareil
(vert à rayures jaunes) sous la vis centrale du bornier.
4. Reliez les autres fils aux bornes à vis extérieures. Serrez les vis.
5. Serrez les vis de décharge de tension.
6.
Insérez la languette du cache du bornier dans la fente située sur le panneau arrière du sèche-linge.
Maintenez le cache en place à l’aide d’une vis.
1. Connecteur de terre externe
2. Fil vert ou en cuivre nu du cordon d’alimentation
3. Réducteur de tension 3/4”(1,9 cm) homologué UL
4. Vis centrale argentée du bornier
5. Fil de terre (vert/jaune)
6. Fil neutre (blanc ou central)
7. Contrôlez le sèche-linge avec un niveau et procédez aux ajustements requis pour régler les pieds.
8. Profitez-en pour vérifier que tous les branchements gaz (sur les versions au gaz), évacuation et
électricité ont été correctement effectués. Branchez le sèche-linge et vérifiez son fonctionnement à
l’aide de la liste de contrôles ci-après.
9. (MODELES AU GAZ UNIQUEMENT) : DV220AG*)
Le brûleur peut ne pas s’allumer si de l’air est présent dans la conduite de gaz. Lancez un programme de
séchage à chaud pour purger la conduite. Si le gaz ne s’allume pas dans un délai de 5 minutes, éteignez
le sèche-linge et attendez pendant 5 minutes. Assurez-vous que l’alimentation en gaz de votre sèche-linge
est ouverte. Pour vérifier l’allumage du gaz, contrôlez l’émission de chaleur au niveau de l’évacuation.
LISTE DE CONTRÔLE FINAL POUR L’INSTALLATION
Le sèche-linge est branché sur une prise électrique et correctement relié à la terre.
Les conduites d’évacuation sont installées et les joints maintenus par du ruban adhésif.
AUCUN conduit flexible en plastique n’est utilisé.
Le matériel d’évacuation est en métal rigide ou en métal flexible avec parois rigides.
Le sèche-linge est de niveau et ses pieds sont posés au sol de manière stable.
Modèles au gaz : l’arrivée de gaz est ouverte et aucune fuite de gaz n’est détectée.
Allumez votre sèche-linge pour vérifier qu’il fonctionne correctement, puis éteignez-le.
01 installation du sèche-linge
AVERTISSEMENT
